Yaesu FT-DX101MP KW/6m SDR 200 Watt

YAESU FTDX101MP SDR HF/50MHz 200W Transceiver

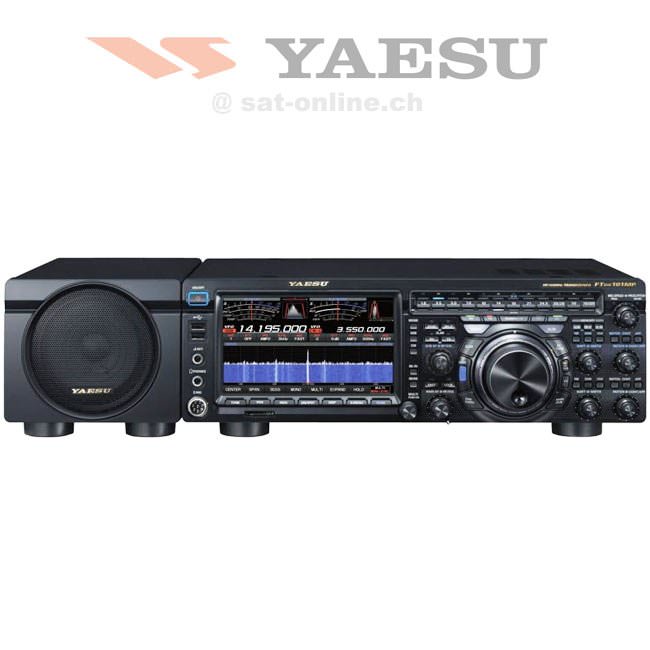

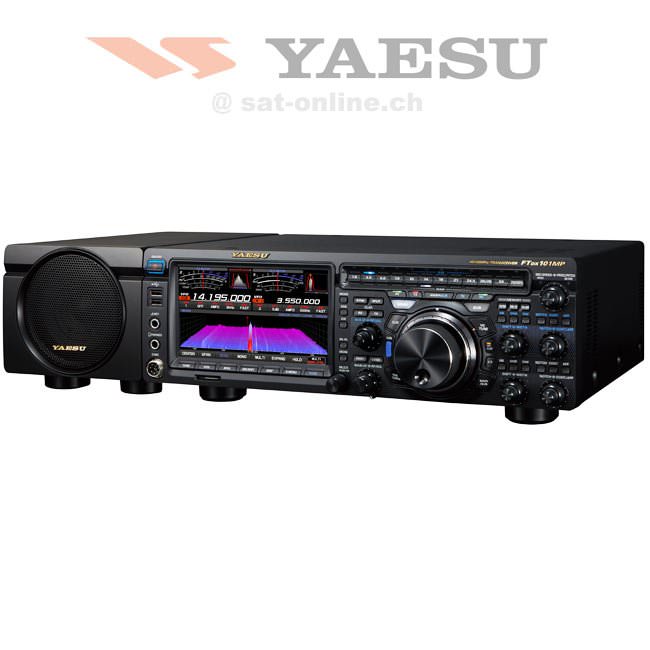

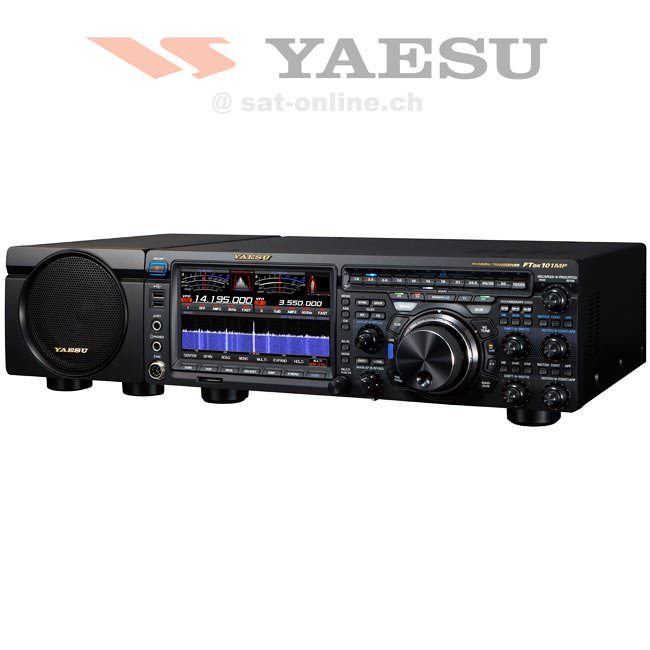

Der FTDX101MP mit 200 Watt des Markenherstellers YAESU kommt als Hommage an Sako Hasegava inkl. externer Lautsprecher und 48 Volt Netzteil im Lautsprechergehäuse.

Features und Funktionen FT-DX101MP

• 160-10m + 6m + 4m
• Hybrid-SDR: Direct Sampling + Down Mixer/SDR
• 200W Sendeleistung (MP Version)
• 9MHz ZF Roofing Filter: 12 kHz, 3 kHz, 600 Hz
• 15 Bandfilter + mitlaufender Pre-Selector (VC Tuning)
• Zwei unabhängige Empfänger
• Betriebsarten: LSB, USB, CW, RTTY, PSK, AM, FM (+ Data Modes)
• 18 Bit A/D Wandler
• Sehr rauscharmer 400 MHz Local Oszillator
• 7" Farb-Display mit Touch-Funktion
• Vielzweck VFO-Abstimmung
• RX/TX Clarifier
• Split Betrieb
• ±0.1 ppm TCXO
• Automatische CW Abstimmung
• RTTY, CW, PSK31 Decoder
• 99 Speicher, 12 stellige alphanumerische Beschriftung
• 5 oder 10 Schnellspeicher
• 9 Speicherpaare für Scan-Edges
• Eingebauter Lautsprecher oben (D Version)
• Beistell-Lautsprecher mit Netzteil im Gehäusedesign (MP Version)
• Zwei USB Anschlüsse vorne (Tastatur u.a.), ein USB ANschluss hinten (CAT Steuerung)
• Steckplatz für SD-Speicherkarte
• DVI-D Anschluss für externen Monitor
• RS-232 Serielle Schnittstelle

Hybrid-SDR-Konfiguration

Neben dem Schmalband-SDR-Empfänger mit überwältigender Grundleistung ermöglicht die digitale Verarbeitung mit Hybridkonfiguration und SDR mit direkter Abtastung die Aufnahme des hervorragenden Echtzeit-Spektrums. * 300Hz und 1,2kHz Dachfilter (optional)

Schmalband-SDR

Kristalldachfilter erzeugen phänomenale Multisignaleigenschaften

Die Empfängerkonstruktion vom Typ Down Conversion ähnelt der des FTDX5000. Die erste ZF-Frequenz beträgt 9 MHz, und im Mischerabschnitt ist ein rauscharmer Dual-Gate-MOS-FET mit D-Quad-DBM (Double Balanced Mixer) mit hervorragenden Intermodulationseigenschaften implementiert. Die Schmalband-SDR-Konfiguration ermöglicht die Verwendung von Kristalldachfiltern mit schmaler Bandbreite und scharfem Formfaktor. Dies erzielt die erstaunliche Multi-Signal-Empfangsleistung, wenn es mit den schwierigsten Interferenzsituationen in der Luft konfrontiert wird.

Zusätzlich zur IF-Abwärtskonvertierung implementieren die FTDX101-Empfänger die legendären leistungsstarken HF-Frontends von YAESU, hervorragende rauscharme lokale Oszillatoren, Dachfilter mit scharfen Formfaktoren und die neuesten Schaltungskonfigurationen, die wir sorgfältig für alle Schaltungselemente ausgewählt haben. Folglich erreicht der Proximity-BDR (Blocking Dynamic Range) im 14-MHz-Band 150 dB oder mehr, der RMDR (Reciprocal Mixing Dynamic Range) 123 dB oder mehr und der 3. IMDR (Intermodulation Dynamic Range dritter Ordnung) 110 dB oder mehr.

Schmalband-SDR + Direct Sampling SDR

Betont die hervorragende Empfängerleistung und die Hybrid-SDR-Funktionalität

Durch die digitale Verarbeitung erzeugter Echtzeit-Spektrumsbereich

Der Schmalband-SDR-Empfänger entfernt starke Out-of-Band-Signale mithilfe einer Überlagerungsmethode mit Schmalband-Dachfiltern, die unerwünschte Out-of-Band-Frequenzkomponenten erheblich abschwächen, und die gewünschten Signale innerhalb des Durchlassbereichs werden durch ein hochauflösendes 18-Bit-Signal in digitale Signale umgewandelt A / D-Wandler und zur Signalverarbeitung an ein FPGA (Field Programmable Gate Array) gesendet.

Die FT DX 101-Serie verwendet eine Hybrid-SDR-Konfiguration, die einen SDR-Empfänger mit direkter Abtastung integriert, um den gesamten Bandstatus in Echtzeit anzuzeigen. Die hervorragende dynamische Empfängerleistung wird durch die Schmalband-SDR-Empfängerschaltung erzielt.

Durch die Verwendung dieses hybriden SDR-Designs wird die Gesamtleistung des gesamten FTDX101-Empfängersystems verbessert. Der SDR mit direkter Abtastung, der die Echtzeit-Spektrumsanzeige mit seinem großen Dynamikbereich steuert, ermöglicht es, das schwächste Signal auf dem Display zu beobachten, wenn es erscheint, und der Schmalband-SDR ermöglicht, dass dieses Signal ausgewählt, gefiltert und dann decodiert wird.

Wenn sich in der Nähe Ihres Standorts eine leistungsstarke AM-Station befindet oder wenn sich in schwierigen Betriebssituationen viele starke Signale von Wettbewerben und DX-Peditionsaktivitäten im Band befinden, können diese Signale außerhalb des Durchlassbereichs durch den sehr effektiven Dachfilter im Band gedämpft werden vordere Stufe des A / D-Wandlers. Dies reduziert die Signallast des A / D-Wandlers, was aus Sicht der gesamten Empfangsschaltung einen Engpass darstellt. Daher werden Störungen reduziert, so dass es möglich ist, auch unter solch schwierigen Bedingungen weiter
zu arbeiten.

Wirklich ruhiger und klarer Empfang

Ultra rauscharmes lokales Oszillatorsystem; 400 MHz HRDDS (hochauflösender direkter digitaler Synthesizer)

Das C / N-Verhältnis (Signal-Rausch-Verhältnis) des in den 1. Mischer eingespeisten lokalen Signals ist ein wichtiger Faktor für die Verbesserung der Näherungs-Mehrsignaleigenschaften. Die lokale Schaltung der FTDX101-Serie verwendet die 400-MHz-HRDDS-Methode (High Resolution Direct Digital Synthesizer), die im FTDX5000 verwendet wurde. Diese Schaltungskonfiguration unterscheidet sich von einer generischen PLL, die ein lokales Signal erzeugt. Durch Erzeugen des lokalen Signals durch direktes Teilen der Hochfrequenz von 400 MHz wird die theoretische PLL-Sperrzeit Null, und es tritt keine C / N-Verschlechterung durch die Sperrzeit auf.

Die signifikante Verbesserung der C / N-Charakteristik durch direkte Aufteilung der Frequenz trägt erheblich zur Reduzierung des Rauschens in der gesamten Empfängerstufe bei und verbessert auch die BDR-Charakteristik (Blocking Dynamic Range) in starker Signalnähe.

In der FTDX 101-Serie werden zusätzlich zur Einführung des 400-MHz-HRDDS die neuesten Schaltungskonfigurationen, die das Rauschen reduzieren, und sorgfältig ausgewählte Komponenten verwendet. Infolgedessen erreicht die Phasenrauschcharakteristik des lokalen Signals einen ausgezeichneten Wert von -150 dBc / Hz oder weniger bei einem Abstand von 2 kHz.

Dieses rauscharme lokale Signal hoher Qualität trägt erheblich zu den Eigenschaften des Multisignals und der extrem engen Signalnähe (z. B. einige hundert Hertz) bei.


Unvergleichliche -70 dB maximale Dämpfung VC-Tune

Der neu entwickelte VC-Tune RF Preselector mit hochpräzisem Schrittmotorantrieb bietet hervorragende Dämpfungseigenschaften

Frequenzautomatische Einstellung RF Preselector VC-Tune

In der FTDX101-Serie verbessert ein HF-Vorwähler VC-Tune der nächsten Generation das in FTDX9000 verwendete Hochleistungs-HF-μ (mu) -Tuning-System weiter. Verwendung eines bemerkenswerten Miniaturisierungsdesigns bei unvergleichlichen Eigenschaften und einer maximalen Dämpfung von -70 dB.

Die neu entwickelte VC-Abstimmschaltung treibt einen variablen Kondensator (VC) mit einem hochpräzisen Schrittmotor an und erreicht eine bemerkenswerte Miniaturisierung gegenüber dem μ-Abstimmsystem.

VC-Tune hat keine störenden Schritte oder Schaltrelais, indem es das Band kontinuierlich mit einem variablen Kondensator abdeckt, der von einem hochpräzisen Schrittmotor angetrieben wird, der der Frequenz folgt. Das herkömmliche voreingestellte Verfahren zum Schalten von Spulen und Kondensatoren mit Relais entfällt.

Wenn das Band mehrere starke Signale enthält, drücken Sie die Taste "VC TUNE" und drehen Sie den MPVD-Ring (Multi-Purpose VFO Outer Dial) am VFO-Rad, um den hochpräzisen Schrittmotor zum Einstellen des variablen Kondensators zu aktivieren. Stellen Sie die Feinabstimmung auf den optimalen Punkt ein, der das starke Signal im Band dämpft, während Sie das VFO-Einstellrad bedienen.

VC-Tune speichert den letzten Abstimmpunkt für jedes Band. Wenn also sendeähnliche Signale periodisch auf derselben Frequenz übertragen werden, kann diese Frequenz immer durch einmaliges Einstellen des VC-Tune gedämpft werden.


Die höchste Reinheit des Sendesignals

Hochwertige Übertragung mit hervorragenden Phasenrauscheigenschaften

Die letzte Stufe der Übertragung erzeugt die höchste Signalreinheit

Die hervorragenden C / N-Eigenschaften des 400-MHz-HRDDS (High Resolution Direct Digital Synthesizer), der in der lokalen Oszillatorschaltung verwendet wird, tragen ebenfalls erheblich zum Senderabschnitt bei. In einer generischen Schaltung können je nach Schaltungskonfiguration und Komponenten bis zur letzten Stufe, in der das Sendesignal erzeugt wird, Rauschen oder Verzerrungen auftreten, selbst wenn das lokale Signal von hoher Qualität ist. Im FTDX101 wurde jedes Element bis zur letzten TX-Stufe gründlich untersucht. Der Takt, der das lokale Signal von der 400-MHz-HRDDS-Schaltung auf jeden Block sowie den FPGA, den D / A-Wandler, den endgültigen Leistungsverstärker usw. aufteilt und verteilt und die neuesten Schaltungskonfigurationen sorgfältig auswählt, um die C / N-Eigenschaften zu verbessern des gesamten Senderblocks. Das Sendesignal des FTDX101 wird direkt von einem 16-Bit-D / A-Wandler erzeugt, ohne eine Mischschaltung zu durchlaufen, wodurch Verzerrungen und Rauschen erheblich unterdrückt werden.

Infolgedessen werden lokale Signaleigenschaften hoher Qualität ohne Verschlechterung bis zur Endstufe beibehalten, und die Rauschcharakteristiken der Übertragungsphase erreichen -150 dBc / Hz bei einem Abstand von 2 kHz. Der Benutzer des FTDX101-Transceivers wird die beste Leistung mit einem hochreinen Übertragungssignal zu schätzen wissen.



Scope Display der neuen Generation 3DSS

Erfassen Sie intuitiv Änderungen in der Stärke der Signale

Neu entwickeltes 3DSS-System (3-Dimentional Spectrum Stream)

zusätzlich zu einer herkömmlichen Wasserfallanzeige

7-Zoll-TFT-Farb-Touchpanel-Display

Größe: 7 Zoll breit

Auflösung: 800 x 480 Pixel



ABI (Active Band Indicator) und MPVD (Multi-Purpose VFO Outer Dial)

Hervorragende Bedienbarkeit und Sichtbarkeit sowie Einführung zahlreicher Funktionen

Das Design der Frontplatte betont den soliden, überlegenen Touch und die Bedienbarkeit

Wichtige wichtige Bedienfunktionen wie das Haupt-VFO-Einstellrad, VC-TUNE, WIDTH / SHIFT sind für einen einfachen Zugriff in der Nähe der Mitte des Fensters angeordnet.

Bandauswahltasten werden als eine Reihe von ABI (Active Band Indicator) oben auf dem VFO-Rad platziert, um Ihre Betriebseffizienz und Ihren Komfort zu gewährleisten.

Selbst bei einem großen 7-Zoll-Touchpanel-Display wird beim Panel-Layout die schnelle Sichtbarkeit und Bedienbarkeit als erste Priorität hervorgehoben.

ABI (Active Band Indicator)

ABI ist als Bandauswahltaste in der Horizontalen eine Reihe oben auf dem VFO-Rad angeordnet.

Wenn das Band als Hauptband ausgewählt ist, zeigt die LED weiß an, und wenn das vom SUB-Band ausgewählte Band angezeigt wird, zeigt die LED blau an. Im Übertragungsstatus leuchtet die LED rot, sodass Sie sofort bestätigen können, welcher VFO sendet.

Da die orangefarbene LED aufleuchtet, wenn Sie die Bandtaste gedrückt halten, können Sie damit ein Band anzeigen, an das eine Antenne angeschlossen ist, oder ein Band, das im DX-Pedition-Modus betrieben wird, als Notiz anzeigen. Unterhalb der Bandtaste befindet sich eine Taste zur Auswahl zwischen Senden und Empfangen des MAIN- und SUB-Bandes. Darunter befindet sich eine Umschalttaste für die Verwendung des VFO-Reglers bei der MAIN- oder SUB-Abstimmung MAIN- und SUB-Bänder gleichzeitig kann die Bandsteuerung reibungslos durchgeführt werden, so dass das versehentliche Einstellen des falschen Bandes reduziert wird.

MPVD (Multi-Purpose VFO Outer Dial)

Der MPVD ist ein großer Multifunktionsring aus hochwertigem Aluminium an der Außenseite des VFO-Zifferblatts. Der Ring ermöglicht die Steuerung von SUB VFO-Frequenzregler, VC-TUNE, Clarifier und C / S (benutzerdefinierte Auswahlfunktion). Das MPVD ist ein praktisches Einstellrad, mit dem Sie wichtige Funktionen in der sich ständig ändernden HF-Kommunikation einstellen können, ohne die Hand vom VFO zu nehmen. Der Ring hat das traditionelle Yaesu-Gefühl, dass er sich bei der Verwendung hervorragend glatt und fest anfühlt.


PC-Fernbedienungssoftware zur Erweiterung des Betriebsbereichs

Selbst aus der Ferne bietet Dual Band-Scope eine komfortable Bedienung mit dem Vorteil des Hybrid-SDR

Remote-Betrieb mit LAN oder Internet verbunden

Eine PC-Steuerungssoftware, die den Fernbedienungsbetrieb des Transceivers von einem entfernten Standort über das LAN oder das Internet aus ausführt, ist verfügbar. (Erfordert eine optionale externe LAN-Einheit)

Im Fernbetrieb ist es zusätzlich zum Transceiver-Grundbetrieb mit dem DUAL-BAND-Oszilloskop und den vielseitigen Displays kompatibel und ermöglicht so einen komfortablen Betrieb. Sie können auch verschiedene Verwendungszwecke nutzen, z. B. die Überwachung des Bandzustands auf einem großen Display an einem Ort außerhalb der Hütte, indem Sie eine Verbindung zu einem Heim-LAN herstellen.

Durch die Kommunikation von Sende- / Empfangsstimme, HF-Bereich, AF-Bereich und CAT-Befehl an den Transceiver kann die Bandstatusüberwachung über die Bereichsanzeige, verschiedene Filtereinstellungen, Interferenzreduzierungsfunktion usw. einfach vom PC aus eingestellt werden und eine komfortable Kommunikation ermöglichen .


*Vertrieb ausschliesslich an Personen, die uns ihre Amateur-Funklizenz, resp. die Bescheinigung nach Artikel 34 Absatz 2 VNF per E-Mail nach der Bestellung zustellen.
