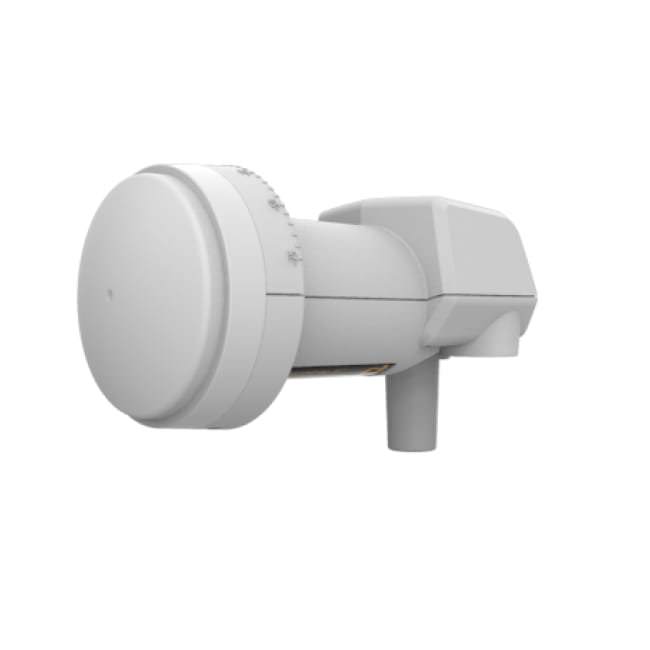

Unicable LNB Inverto dCSS 32 Teilnehmer

Inverto Unicable 2 LNB programmierbar für 32 Teilnehmer

Dieser Unicable II® LNB basiert auf der digitalen Channel-Stacking-Technologie und ermöglicht Installationen mit bis zu 32 Satellitenreceivern, die über ein einziges Koaxialkabel verbunden sind und die EN50494/EN50607-Protokolle verwenden - auch bekannt als 'dynamischer' Modus. In diesem Modus können die Satellitenreceiver auf jeden Transponder des empfangenen Satelliten zugreifen. Alternativ kann er so konfiguriert werden, dass er einen Satz von 32 Transpondern (oder mehr, je nach Bandbreite der gewünschten Transponder) herunterkonvertiert und über seinen Ausgang stapelt - auch als 'statischer' Modus bezeichnet. In diesem Modus kann eine unbegrenzte Anzahl von Empfängern angeschlossen werden und auf diese Transponder zugreifen.

Der LNB kann über einen angeschlossenen Receiver oder über einen AC/DC-Adapter mit Strom versorgt werden, falls der Receiver nicht in der Lage ist, den erforderlichen Strom zu liefern. Unicable II® ist abwärtskompatibel, vollständig konform mit den Standards EN50494 und EN50607 und lässt sich nahtlos in reine EN50494- oder gemischte EN50494/EN50607-Installationen von kompatiblen Receivern, Next Generation PVRs und HGWs integrieren.

Hauptmerkmale

• Geringes Phasenrauschen UHD DVBS2 konform
• Rauscharm
• Sehr hohe Kreuzpolarisationsisolation
• Programmierbar
• Dish Alignment Modus mit fester Verstärkung
• Geringe Leistungsaufnahme.

* SatPal™ Controller nicht enthalten, separat als optionales Zubehör erhältlich


Technische Daten
Eingangsfrequenzbereich    10.7 GHz ~ 12.75 GHz
Rauschmass 1 dB max.
LO-Frequenz 10.4 GHz
LO-Frequenzgenauigkeit @25°C 1.0 MHz max.
LO Anfangsgenauigkeit    500 kHz max.
LO-Phasenrauschen @1 kHz    -60 dBc/Hz max.
LO-Phasenrauschen @10 kHz -80 dBc/Hz max.
Verstärkung 55 dB min.
Verstärkungsschwankung (im Vollband)    ±0.75 dB/UB max.
Spiegelfrequenzunterdrückung 40 dB min.
1 dB Kompressionspunkt (@Ausgang)    0 dBm min.
Kreuzpolarisationsisolation    22 dB min.
Ausgangs VSWR 2.5 : 1
Stromaufnahme 280 mA max. @18 VDC
Betriebstemperatur -30 °C ~ +60 °C
Ausgangsimpedanz 75 Ω
Ausgangsanschluss F-Typ (weiblich)
Gewicht    152.5 g

Unicable II™ (dCSS) Kanal-Spezifikationen

• Bandbreitenbenutzerband Konfigurierbar, 10 MHz ~ 64 MHz (Standard 36 MHz)
• Output power level (dSCR/dCSS with AGC)    -25 dBm (83 dBuV) +/-1 dB
• Anzahl der Benutzerbänder Bis zu 32 Benutzerbänder
• Standardkonfiguration 32 UBs im dynamischen Modus:
• CH1 1210MHz (EN50494+EN50607)
• CH2 1420MHz (EN50494+EN50607)
• CH3 1680MHz (EN50494+EN50607)
• CH4 2040MHz (EN50494+EN50607)
• CH5 984MHz (EN50494+EN50607)
• CH6 1020MHz (EN50494+EN50607)
• CH7 1056MHz (EN50494+EN50607)
• CH8 1092MHz (EN50494+EN50607)
• CH9 1128MHz (EN50607)
• CH10 1164MHz (EN50607)
• CH11 1256MHz (EN50607)
• CH12 1292MHz (EN50607)
• CH13 1328MHz (EN50607)
• CH14 1364MHz (EN50607)
• CH15 1458MHz (EN50607)
• CH16 1494MHz (EN50607)
• CH17 1530MHz (EN50607)
• CH18 1566MHz (EN50607)
• CH19 1602MHz (EN50607)
• CH20 1638MHz (EN50607)
• CH21 1716MHz (EN50607)
• CH22 1752MHz (EN50607)
• CH23 1788MHz (EN50607)
• CH24 1824MHz (EN50607)
• CH25 1860MHz (EN50607)
• CH26 1896MHz (EN50607)
• CH27 1932MHz (EN50607)
• CH28 1968MHz (EN50607)
• CH29 2004MHz (EN50607)
• CH30 2076MHz (EN50607)
• CH31 2112MHz (EN50607)
• CH32 2148MHz (EN50607)

Steuerungsprotokolle
DiSEqC1.x / DiSEqC2.x, EN50494 / EN50607
Kanalisolation 25 dB min.
