Tecsun PL-880 SSB Weltempfänger 0,1-30MH

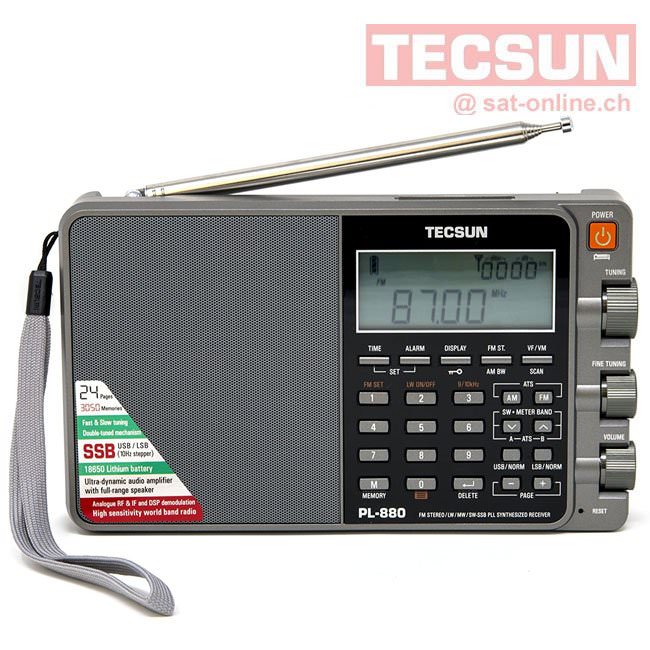

Tecsun PL-880 DSP SSB Weltempfänger von 100 kHz bis 30 MHz

Der TECSUN PL-880 ist einer der interessantesten Weltempfänger mit moderner DSP Technik. Durch die DSP Technik können selbst bei kompakten Abmessungen Leistungsfähigkeiten ermöglicht werden, die man bei Weltempfängern so bisher kaum  gefunden hat. Durch die Verwendung dieser leistungsfähigen DSP Technologie, welche beim PL880 von Tecsun sogar die SSB Modulation ermöglicht, wird ein Leistungsspektrum erreicht, was man bisher eher bei stationären Kurzwellenempfängern gefunden hat.

Beim Tecsun PL-880 wird die neue DSP Technik auch für die SSB Modulation verwendet, um z.B. verschiedene Filtereinstellungen zu ermöglich.

Funktionen und Eigenschaften TECSUN PL-880 Weltempfänger im Überblick:

• Typ: Weltempfänger Radio
• DSP Weltempfänger, 3fach.Super Technik
• 100 kHz bis 29,999 MHz durchgehender Frequenzbereich
• Umschaltbarer UKW Frequenzbereich
• SSB Modulation mit USB / LSB Umschaltung
• 3050 Senderspeicher mit sog. Seitenaufteilung

Line-Out Ausgang:

• Timer und Uhrzeitanzeige im LC-Display
• Teleskopantenne für UKW und KW
• Trageschlaufe im Lieferumfang
• Sehr gute Langwellen und Mittelwellen Empfangseigenschaften
• RESET Funktion  um den Empfänger wieder auf Werkseinstellung zu bringen

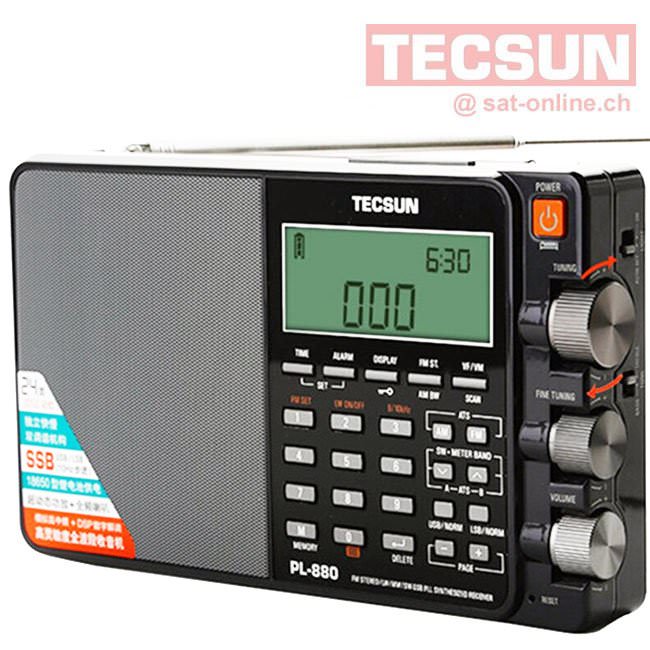

• getrennte Regler für Abstimmung und Feinabstimmung (Tuning)
• Akku Ladezustandsanzeige im LC-Display
• Tastatursperre
• AM und SSB ZF-Bandbreiten Umschaltung für Empfangsverbesserungen
• Signalabschwächer in 3 Stufen schaltbar (sog. ATT Funktion)
• Manuelle oder automatische Sendereinstellung inkl. ATS
• Antennenbuchse 3,5mm Klinke für externe Kurzwellenantennen
• Klasse AB Audioverstärker für kräftigen Sound
• Auswechselbarer Lithium Ionen Akku 3,7 Volt im Lieferumfang
• USB Ladetechnik - USB-Kabel im Lieferumfang
• Grob/Feinabstimmung bei SSB sogar mit 10 Hz Auflösung
• LW Empfang bereits ab 100 kHz - (RTTY, Wetterberichte, Wetterfax)
• USB Stromversorgung möglich
• Synchrondetektor schaltbar

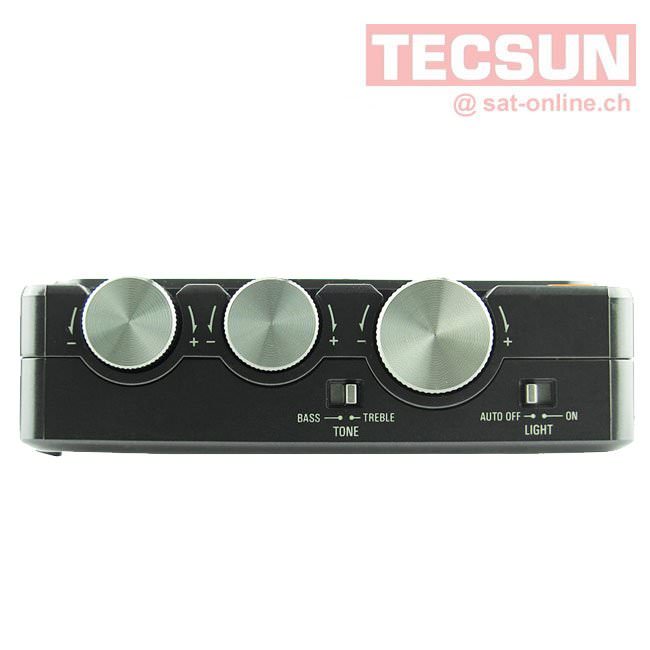

• 2stufer Klangschalter
• Mini USB-Buchse mit 5 Volt Technik
• Ohrhörerbuchse 3,5mm stereo Klinke


DSP Technik:

Die Verwendung der DSP Technik bei Radios und Weltempfänger wird bei den Herstellern immer beliebter. Kein Wunder, ermöglicht sie doch recht kostengünstig einen großen Funktionsumfang.

DSP Weltempfänger bzw. Radios gibt es schon seit Jahren am Markt. Beim TECSUN PL880 ist, dass hier auch die SSB Modulation mit über die DSP verarbeitet wird.

Doch auch für DSP Radios gibt es Grenzen, die durch den jeweils verwendeten Chipsatz festgelegt werden. Dieses kann man gut bei DAB+ und/oder Internetradios beobachten (Siehe Display / Menüführung).

Beim TECSUNPL880 hat der Hersteller  tief in die Leistungskiste gegriffen, z.B. mit den 5 umschaltbaren ZF Bandbreiten für SSB Empfang.

USB Ladetechnik und Stromversorgung:

Der PL880 von TECSUN wird komplett mit einen auswechselbaren Lithium Ionen Akku mit 3,7 Volt ausgeliefert. Aufladung und Gerätebetrieb kann direkt über dafür vorgesehene USB Buchse erfolgen, z.B. über USB Steckernetzteile, etc.

Line Out Buchse

Anders als die Ohrhörerbuchse eignet sich die Line Out Buchse ideal für den Anschluss an PC oder Verstärker, da nicht über den Lautstärke Regler geregelt. dadurch können bei Verbindungen mit einer PC Soundkarte Softwareprogramme direkt auf das "unbehandeltet Audiosignal" zugreifen, was wichtig, da anderenfalls Informationsinhalte verloren gehen können.  So ist der TECSUN PL-880 auch ideal für den Empfang von DDH47 Empfang auf 147,3 kHz.

3050 Senderspeicher

Damit diese enorme Speicherzahl möglichst sinnvollausgenutzt werden kann, sind die Speicher in  sog. "Seiten" aufgeteilt und u.a. auch für jeden Frequenzbereich (KW, LW, UKW, MW) getrennt. Diese Speichertechnik hat schon beim bekannten SANGEAN ATS-909 Weltempfänger Verwendung gefunden.  Diverse Speicher sind speziell für Frequenzen mit SSB Modulation vorgesehen. Von den rund 3050 Speichern stehen bis zu  2400 Speicher zur freien Verfügung.

Umschaltbarer UKW Rundfunkfrequenzbereich:

In vielen Ländern wird - wie z.B. in Deutschland - für UKW Rundfunk der Frequenzbereich von 87,5 - 108 MHz genutzt. Allerdings gibt es Länder mit anderen Frequenzbereichen, Japan und Russland z.B.

Und damit der PL880 nicht nur im Kurzwellen Empfangsbereich ein echter Weltempfänger ist, sondern auch für den UKW Rundfunkempfang für möglichst viele Länder dieser Erde interessant ist, hat man dem PL880 die Möglichkeit der UKW Frequenzbereichsumschaltung mit eingebaut.

Ob Sie in Moskau, Hamburg, New York oder Tokio sind, der TECSUN PL-880 bietet eine optimale UKW Frequenzanpassung.

• 87 - 108 MHz / 87,5 - 108 MHz oder
• 76 - 108 MHz oder
• 64 - 108 MHz

Verschiedene Möglichkeiten bei den Abstimmschrittweiten

Der PL-880 von TECSUN hat nicht nur einen umschaltbaren Mittelwellen Frequenzbereich inkl. 9/10 kHz Abstimmschrittweitenumschaltung für Europa / USA, sondern auch für jedes Band eigene. Das ist u.a. wichtig u.a. beim Empfang von SSB Sendern, z.B. im Amateurfunk, etc.

Frequenzband

• Einstellbare Abstimmschrittweiten
• UKW Rundfunk: 100 kHz und 10 kHz
• Mittelwelle: 522 - 1620 kHz = 1 kHz und 9 kHz / 520 - 1710 kHz = 1 kHz und 10 kHz
• Langwelle: 100 - 519 kHz = 1 kHz und 9 kHz
• Kurzwelle: 1711 - 29999 kHz = 1 kHz , 5 kHz und SSB auch 0,01 kHz

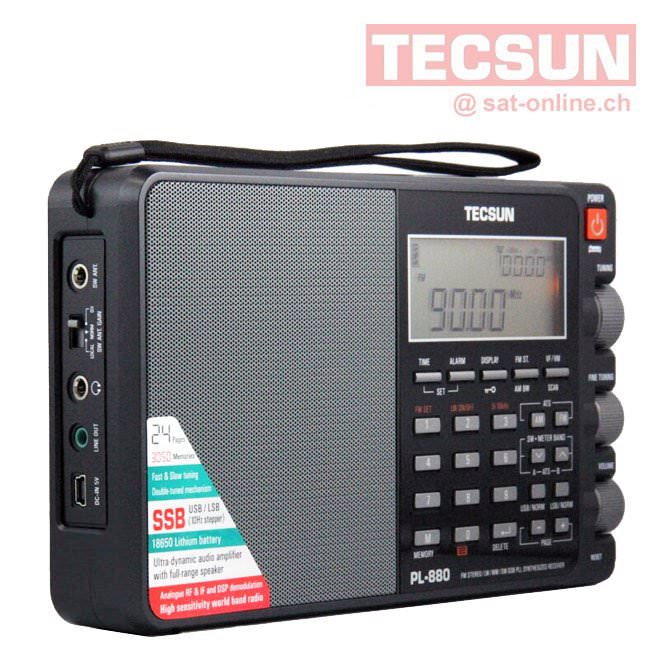

Anschlussmöglichkeiten

• Ohrhörerbuchse stereo
• Line Out buchse
• KW Antennenbuchse
• Mini USB Buchse (Ladetechnik)

Dreifachsuper

Um  u.a. eine möglichst gute Selektion und Grosssignalfestigkeit zu erreichen, kommt beim TECSUN PL-880 eine Dreifachsuper Technik mit drei Zwischenfrequenzen zum Einsatz.

• 1. ZF 55,845 MHz
• 2. ZF 10,7 MHz
• 3. ZF 45 kHz

ZF Bandbreiten

Vereinfacht ausgedrückt, umschaltbare Bandbreiten sind u.a. wichtig für einen möglichst störungsfreien Empfang, z.B. auf Kurzwelle. Eine "breite Bandbreite" bietet zwar oftmals bessere Klangqualitäten, nimmt aber bedingt durch ihre Breite oftmals auch noch Störungen mit - z.B. von Sendern, die direkt neben der eingestellten Frequenz senden.

Durch eine Umschaltmöglichkeit der ZF Bandbreiten von breit auf schmal, kann man sich auf verschiedenste Empfangssituationen anpassen. (breit = Klang oft besser, aber Möglichkeit der Störungen. Schmal = Klang u.U. etwas dünner aber Möglichkeit der Ausfilterung / Abkappung von Störungen)

Mit seiner DSP Technik kann der PL-880 auf verschiedenste Bandbreiteneinstellungen zugreifen. Bei Geräten ohne DSP Technik muss in vielen Fällen auf zusätzliche Filter zurückgegriffen und eingebaut werden. (die dann aber auch noch wirksamer sein können, als DSP)

Einstellbare ZF Bandbreiten beim TECSUN PL 880

• AM: 9/5/3,5/2,3 kHz
• SSB: 4/3/2,3/1,2/0,5 kHz

Mit den Bandbreiteneinstellmöglichkeiten kann der PL880 schon richtig große Stationsempfänger gefährliche nahe kommen und dürfte wohl selbst viele Filterfans erfreuen, was so alles mit DSP geht..


Technische Daten:

Frequenzbereiche UKW:

• 87 - 108 MHz ( 87,5 - 108 MHz)
• 76 - 108 MHz
• 64 - 108 MHz

Frequenzbereich Mittelwelle

• 522 - 1620 kHz
• 1und 9 kHz (Europa)
• 520 - 1710 kHz
• 1 und 10 kHz (USA)
• Langwelle: 100 - 519 kHz 1 und 9 kHz
• Kurzwelle: 1711 -29999 kHz 1 und 5 kHz und SSB 0,01 kHz
• LMK: 100 kHz bis 29,999 MHz

Empfängerempfindlichkeiten

• UKW (S/N = 30 dB): >3µVolt
• Mittelwelle (S/N = 26dB): >1mV / m
• Langwelle (S/N = 26dB): >3mV / m
• Kurzwelle (S/N = 26dB): > 20µVolt
• SSB (S/N = 10dB): >1µVolt

Selektion (AM, bezogen auf kleinste ZF Bandbreite)

• UKW: >60dB (+/- 150 kHz)
• Mittelwelle und Langwelle: >50dB (+/- 9 kHz)
• Kurzwelle: >50dB (+/- 9 kHz)
• SSB: >50dB (+/- 2,3 kHz)

Zwischenfrequenzen AM + SSB

• 1. ZF: 55,845 MHz
• 2. ZF: 10,7 MHz
• 3. ZF: 45 kHz

ZF Bandbreiten

• UKW: 128 kHz
• AM: 9/5/3,5/2,3 kHz
• SSB: 4/3/2,3/1,2/0,5 kHz

Senderspeicher

• Speicher: 3050

Speicherbereiche

• UKW/MW/LW/SSB je Band in Page "0" 100
• Page 1 - 24 je 100 Speicher (2400 Speicher)

Eingänge - / Ausgänge

• Ohrhörerbuchse: 3,5mm Klinkenbuchse stereo (für UKW Stereowiedergabe über Ohrhörer / Kopfhörer)
• USB: Mini-USB Buchse 5 Volt DC ca. 300 Milliampere
• Antennenbuchse: 3,5mm Klinkenbuchse - für Kurzwellen Frequenzbereich
• Line Out: 3,5mm Klinkenbuchse stereo mit ca. 300 mVolt an 3 kOhm
• Stromversorgung: Interner Lithium Ionen Akku mit 3,7 Volt oder über USB Anschluss
• Abmessungen: 192 x 113 x 33mm
• Gewicht: ca. 521g ohne Akku

Lieferumfang

• Weltempfänger Tecsun PL880
• Lithium Ionen Akku mit 3,7 Volt
• USB Kabel (nur für Ladefunktion)
• Aufbewahrungsbewahrungstasche
• Anleitung Englisch (Deutsch optional)
