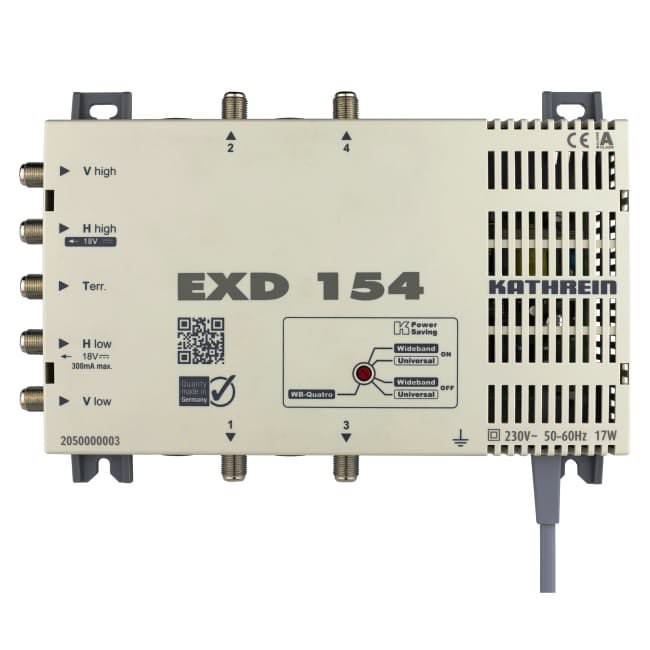

Sat Unicable Kathrein EXD 154

Sat Unicable Multischalter Kathrein EXD 154

Digitaler Universal Multischalter, Wideband-fähig, 5-862 und 300-2350 MHz, 4 Ausgänge mit je bis zu 16 Userbändern mit automatischer Moduserkennung, erweiteter Einkabel-Standard, PIN-Code

• Universeller Multischalter mit automatischer Betriebsarterkennung. An jedem Anschluss kann ein Standard-TV oder je 16 Empfänger im Einkabelmodus betrieben werden.
• Alle Signalisierungsarten werden unterstützt und automatisch erkannt: 14/18 V, 0/22 kHz (Legacy), DiSEqC™ 1.0, Einkabelstandards nach EN 50494, sowie der erweiterte Befehlssatz nach EN 50607 (SCD2 oder auch JESS); Zusätzlich ist die Verwendung von PIN-Codes im Einkabelbetrieb möglich.
• Neueste IC Technology mit Fullband Capturing sorgen für beste Signalqualität. Die Eingänge sind breitbandig und können auch mit Wideband-LNB (z. B: UAS 582) betrieben werden. Somit ist eine Multifeedanlage realisierbar; (Für zwei LNB muss der TV entweder DiSEqC™ oder den Einkabelstandard unterstützen).
• Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF Signale und somit für mehr Reserve in der Verteilung.
• Sind alle TV/Receiver ausgeschaltet verbraucht der Multischalter keinen Strom mehr. Ist Kathrein Powersaving aktiviert wird zusätzlich das oder die LNB abgeschaltet.
• Das integrierte Netzteil zur Versorgung der LNB ist hocheffizient und kurzschlussfest.
• Wideband zu Quatro Mode: Hier werden die beiden Eingänge des Wideband- LNB fest auf die vier Ausgänge des Multischalters umgesetzt. Die Ausgänge des EXD 154 verhalten sich wie ein Quatro- LNB, sodass ein weiterer Standardmultischalter angeschlossen werden kann.
• Für die Innenmontage

Technische Daten

• Typ:    EXD 154
• Teilnehmeranschlüsse:    4 x Legacy oder je 16 UB
• Eingänge:    1 x terrestrisch / 4 x Sat-ZF
• Frequenzbereich terrestrisch:    5-862 MHz
• Frequenzbereich Sat:    300-2350 MHz
• Ausgangspegel Sat (AGC):    90 dB
• Eingangspegel Sat:    60-90 dBµV
• Entkopplung horiz./vert.:    30 dB
• Anschlussdämpfung (terrestrisch):    9 dB
• Teilnehmer-Frequenz/Userband:    Frequenzzuordnung der verschiedenen UBs in den Modi A und B siehe Anwendungshinweis
• Max. Stromaufnahme über den Teilnehmeranschluss:    25 mA
• Max. zul. Spannung am Teilnehmeranschluss:    19 V
• Max. zul. Fernspeisestrom (Eingang "horiz. low"):    300 (2 x 150 bei Wideband) mA
• Max. Versorgungsspannung am DC-Anschluss:    18,6 V
• Schutzart:    IP 30
• Anschlüsse:    F-Connectoren
• Zul. Umgebungstemperatur:    -20 bis +40 °C
• Abmessungen (B x H x T):    215 x 148 x 43 mm
