Sat Unicable 2 Inverto Switch Wideband

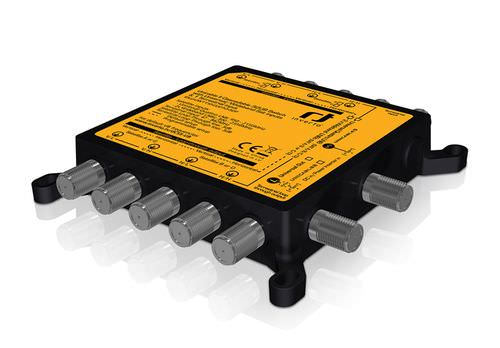

Der IDLU-UWT110-CUO1O-32P ist ein Unicable 2 Multischalter mit dem kleinstmöglichen Formfaktor, der Installationen mit maximal 32 Set Top Boxen über ein einzelnes Kabel ermöglicht. Die digitale Channel-Stacking Technologie nutzt schnelle Breitband analog zu digital Konverter und verwendet die digitale Signalverarbeitung, um die gewünschten Transponderkanäle auszuwählen und zu bündeln.

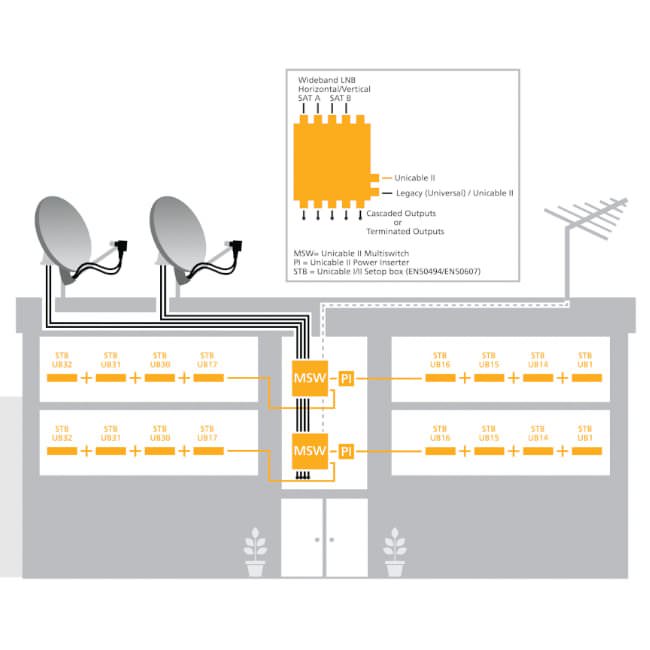

Der Multischalter unterstützt sowohl den statischen als auch den dynamischen Modus. Im dynamischen Modus (Auslieferungszustand) können bis zu 32 EN50607- kompatible Receiver (oder bis zu 16 EN50494- kompatible) über die Unicableausgänge verbunden werden um so den gewünschten Transponder über das ihm zugewiesene Userband empfangen. Im statischen Modus gibt der Multischalter eine vorgegebene Transponder zu ZF-Frequenz Zuordnung an den Unicableausgängen aus und kann so bis zu 32 Transponder (abhängig von der Bandbreite der gewünschten Transponder) aneinander reihen. Dies erlaubt es, eine unbegrenzte Anzahl an Receivern mit dem Multischalter zu verbinden um so eine MDU-Installation erheblich günstiger und einfacher denn je zuvor zu realisieren.

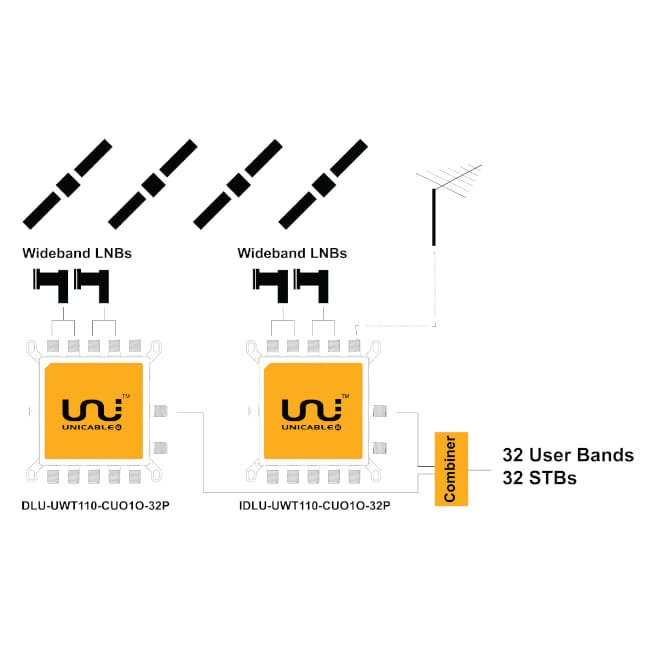

Der Multiswitch verfügt über 4 Satelliteneingänge, die entweder 4 universal Satelliten ZF-Bänder (LV, LH, HV und HH) von einem Satellitenfeed oder 2 Breitband Satelliten ZF-Bänder (horizontal und vertikal) von 2 Satellitenfeeds empfangen und kaskadieren können. Das Alleinstellungsmerkmal der Multischalter Firmware erlaubt eine Verkettung von 2 Geräten und die Verbindung ihrer Ausgänge über einen externen Kombiner, um so den Empfang von bis zu 4 Satellitenfeeds über 4 verbundene Breitband Satelliten ZF-Signale zu ermöglichen. Des Weiteren verfügt er über einen terrestrischen VHF/UHF Eingang. Die terrestrischen Signale werden über Beide Ausgänge des Multischalters ausgegeben. Das terrestrische Signal wird nicht verstärkt.



Der Multischalter hat zwei Ausgänge- bei Auslieferung ist einer der Ausgänge als Unicable Ausgang im dynamischen Modus konfiguriert und der zweite arbeitet als Universal-/Legacy- Ausgang und schaltet in den Unicable Modus sobald er ein EN50494 oder EN50607 Signal empfängt. Der Betriebsmodus und die Konfiguration jedes Anschlusses- Unicable/Universal, dynamisch/statisch- Ausgangssignalstärke, Kanalbandbreite, Anzahl und Protokoll der Userbänder, Bandmittelfrequenz und der Funktionalität eines jeden Ausgangs sind mit Hilfe des Inverto Unicable2 Programmer und der dazugehörigen PC Software völlig frei programmierbar.



Der Multischalter wird durch ein externes Netzteil und den Power Inserter mit Strom versorgt, was eine grössere Flexibilität gewährleistet. Die Kommunikation zwischen dem Multischalter und den angeschlossenen Unicablereceivern, erfolgt nach EN50494 und/oder EN50607 und kann je User Band definiert werden und ermöglicht Installationen bestehend aus sowohl nur EN50494-fähigen oder EN50607 kompatiblen PVRs und HGWs der nächsten Generation.





*Programmiergerät nicht enthalten, separat als Zubehör erhältlich.

**Der Empfang von 4 Satelliten erfordert weitere Geräte
