Sat Multischalter Technisat 17/8 Gigas

Technisat Gigaswitch 17/8

Das GigaSystem 17/8 ist für den Aufbau einer Verteilanlage konzipiert, mit der die Signale von bis zu vier Sat-Positionen auf bis zu acht Teilnehmer verteilt werden können.

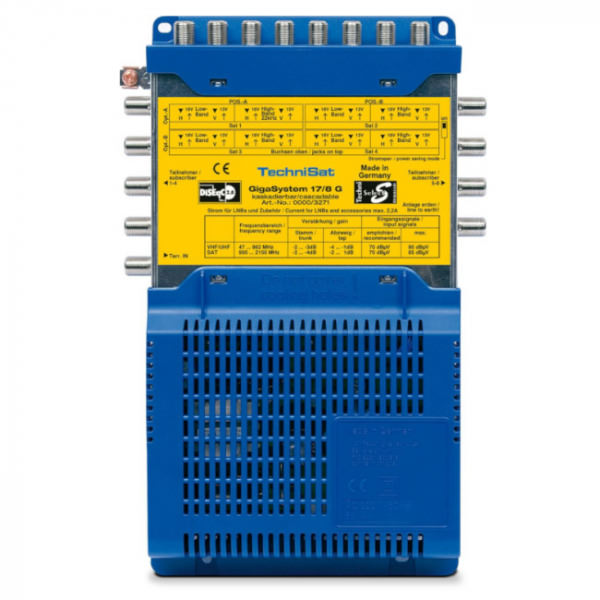

Grundeinheit
Die Grundeinheit 17/8 G verfügt über insgesamt 17 Eingänge. 16 davon sind Sat-ZF-Eingänge, die die Signalstränge von bis zu vier Quatro-LNBs aufnehmen können. Jedes Quatro-LNB verfügt über vier Ausgänge, an denen jeweils in Abhängigkeit zur Polarisationsebene ein bestimmter Frequenzbereich anliegt (ein sog. Satblock). Für jeden dieser Signalstränge steht am Multischalter ein Eingang zur Verfügung. Maximal können 16 Eingänge mit Sat-Signalen belegt werden. Der siebzehnte Eingang dient dagegen der Einspeisung von terrestrischen Antennensignalen.

Die Eingangssignale werden - wie bei allen hochwertigen Multischaltern - deutlich getrennt voneinander verarbeitet und mit einer sog. Schräglage verstärkt. Die Verstärkung ist dabei um so grösser, je höher die Frequenz des Signals ist. Damit wird die stärkere Dämpfung der höheren Frequenzen im Kabel ausgeglichen.

Stromversorgung
Die Grundeinheit verfügt über ein hochwertiges, effizientes Schalternetzteil, das nicht nur die Grundeinheit selbst, sondern zusätzlich auch bis zu vier Kaskaden und alle angeschlossenen LNBs mit Spannung versorgen kann.

Erweiterbarkeit
Über passende Komponenten kann das GigaSystem 17/8 weiter ausgebaut werden, so dass selbst grosse Netze mit bis zu einigen hundert Teilnehmern realisiert werden können.

Vorteile
Platzsparend (aufgrund der extrem kompakten Bauweise)
Neueste SMD-Technologie
Effiziente und sparsame Schaltnetzteile (Grundeinheit)
Geeignet für lange Kabelleitungen
Hohe Entkopplung zwischen den ZF-Eingängen (entspricht der TechniSelect-Norm)
Schier unbegrenzte Ausbaumöglichkeiten
Deutsche Fertigung
