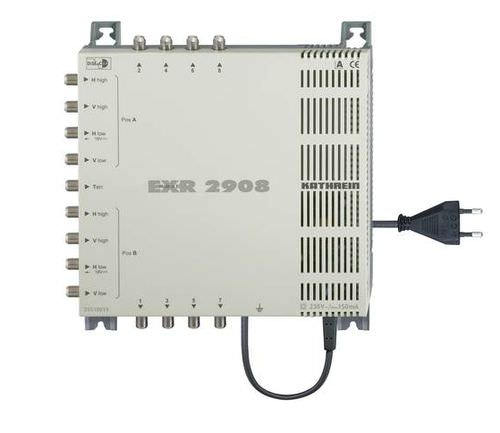

Sat Multischalter Kathrein EXR 2908

Sat Multischalter Kathrein EXR 2908

Multischalter 9 auf 8 - 5-862 u. 8 x 950-2150 MHz - kaskadierbar - F-Anschlüsse - DiSEqC-Steuerung - integriertes Netzteil: 18 V/800 mA

• Kaskadierfähige Multischalter zur Verteilung von acht Sat-Ebenen und terrestrischer Signale auf viele Receiver
• Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
• Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high, Sat-Position A/-Position B von jedem Receiver aus durch DiSEqCTM-Steuerung
• Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
• Preemphase zum Entzerren der Kabeldämpfung integriert
• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
• Hohe Entkopplung zwischen den Ausgängen
• LNB-Fernspeisemöglichkeit über die Eingänge horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich).
• Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet)
• Für die Innenmontage
• Bei Steuerung ohne DiSEqCTM ist eine Umschaltung horizontal/vertikal, low/high von Sat-Position A, mit Tone Burst zusätzlich Sat-Position A/-Position B möglich
• Terrestrischer Bereich: 5-862 MHz passiv
• Multischalter für acht Anschlüsse, mit integriertem Netzteil
• Kaskadierfähig mit EXR 2998

Technische Daten

Typ:    EXR 2908
Bestell-Nr.:    20510019
Teilnehmeranschlüsse:    8
Eingänge:    1 x terr. / 8 x Sat-ZF
Frequenzbereiche:    5-862 / 950-2150 MHz
Durchgangsdämpfung:    - / - dB
Anschlussdämpfung ¹):    10 -> 13 / 5 -> 0 dB
Entkopplung horiz./vert.:    - / 25 dB
Entkopplung Teilnehmer:    25 / 25 dB
Entkopplung Stamm:    - / - dB
Max. Ausgangspegel ²):    - / 109 dBµV
Steuerung mit DiSEqCâ„¢:    Vert./horiz., low/high, Pos. A/B
Steuerung ohne DiSEqCâ„¢ - mit 14/18 V und 0/22 kHz - mit Tone Burst:    Vert./horiz., low/high (Pos. A) Pos. A/B
Stromaufnahme/Teilnehmer:    30 mA
Zulässiger Eingangsspannungsbereich:    198-253 V
Eingangsnennspannung:    230 (47-63 Hz) V
Eingangsnennleistung bei 0-/300-/800-mA-Last:    1,7/7,5/18 W
Spannung sekundär ³):    18 V
Max. Fernspeisestrom gesamt ³):    800 mA
Schutzklasse/Schutzart:    II (schutzisoliert)/IP 30
Max. zulässiger Fernspeisestrom pro Stamm:    - mA
Anschlüsse:    F-Connectoren
Zulässige Umgebungstemperatur:    -20 bis +55 °C
Abmessungen (B x H x T):    227 x 228 x 44 mm
