Sat Messgerät Megasat HD 5 Combo

Sat Messgerät Megasat HD 5 Combo

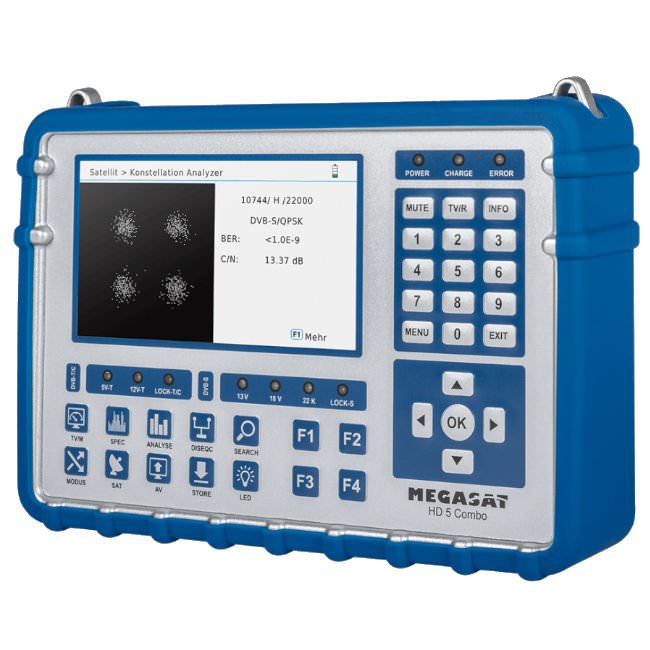

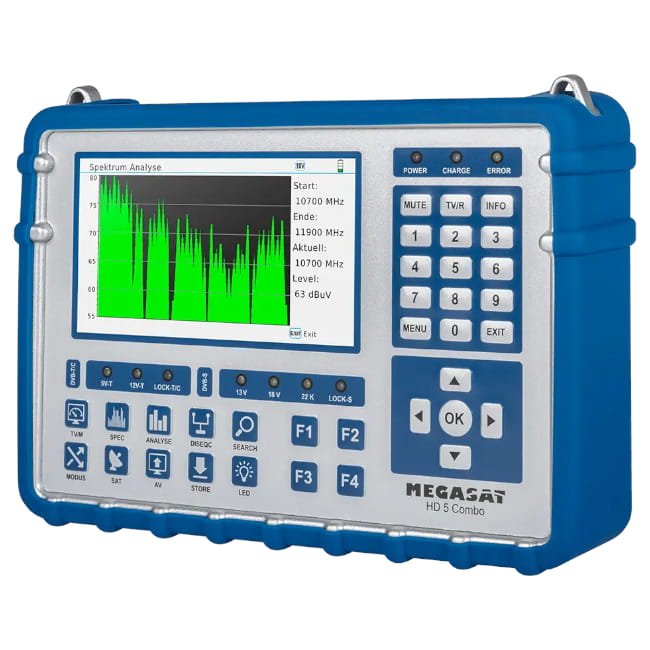

Das professionelle Messgerät Megasat HD 5 Combo eignet sich zur Messung von allen digitalen Empfangssignalen (Satellit, Kabel und Terrestrisch) Die Messwerte werden übersichtlich auf dem gut lesbaren 5 Zoll AMOLED Display dargestellt. Das Megasat HD 5 Combo verfügt über ein Spektrum- und Konstellationsdiagramm zur Fehleranalyse, Automatische Satellitenerkennung (NIT) sowie einen integrierten Receiver zum direkten Anzeigen der TV Sender. Dank LED Leuchte auf der Rückseite sind auch Messungen bei schwachen Lichtverhältnissen kein Problem.

Das Messgerät bietet exakte Werte für DVB-S,S2,S2X (auch UHD Frequenzen), DVB-C sowie DVB-T2. Das HD 5 Combo besteht aus robustem Aluminium. Das Menü ist übersichtlich angeordnet und alle Messfunktionen sind leicht zu erreichen.

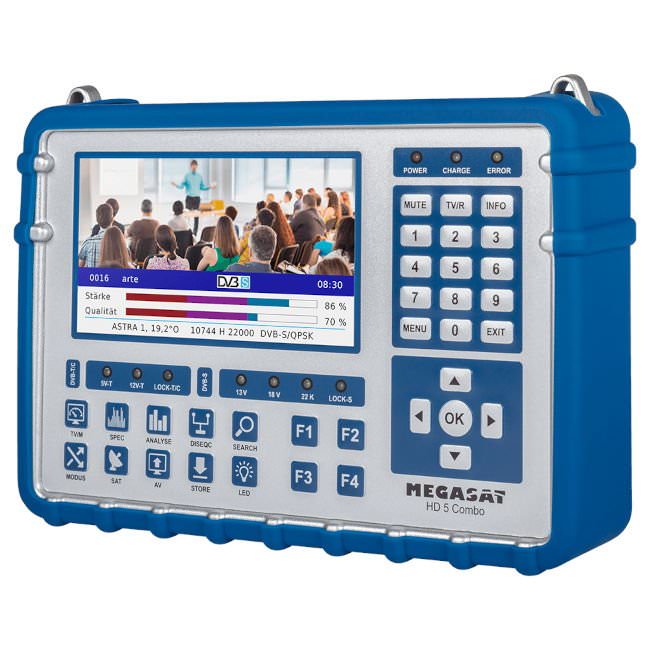

Per Knopfdruck kann zwischen Live TV und grosser Signalpegel und Signalqualität Anzeige umgeschaltet werden. Es können sowohl freie HD als auch SD Sender dargestellt werden. Eine Senderliste mit den gängigsten Programmen ist bereits vorinstalliert.

Zusätzliche Messdaten wie dBm, CNR, BER können ebenfalls auf dem Display angezeigt werden.

Eine integrierte Winkelberechnung erleichtert nach Eingabe des Standorts die korrekte Ausrichtung der Satellitenantenne.

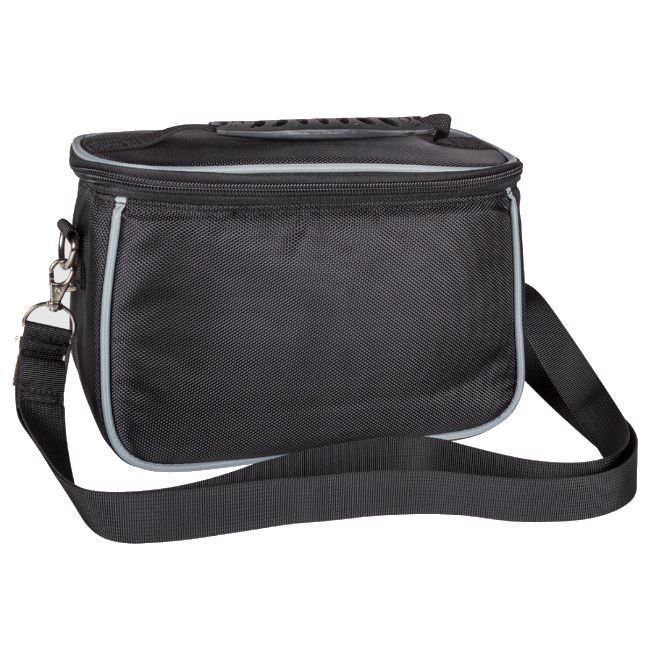

Der integrierte Akku reicht bis zu 4 Stunden Betrieb. Im Lieferumfang dabei ist sowohl ein 230V Netzteil als auch ein KFZ Adapter. Die mitgelieferte Schutzhülle inklusive Trageriemen schützt das HD 5 Combo vor Schmutz und Spritzwasser.
Über den USB Anschluss lassen sich Messdaten auf einen USB Stick abspeichern sowie zukünftige Firmwareupdates installieren.


Technische Daten

Allgemein

• 5 Zoll (12,7 cm) AMOLED Farb-Display
• Optische und akkustische Signalpegelanzeige
• Integrierter Lautsprecher für TV-Wiedergabe
• USB-Anschluss für Firmware-Updates und Speicherung der Senderliste und Messdaten
• AV-Eingang (für z. B. Kameras)
• DC 12 V Ausgang (für z. B. Kameras)
• Schraubanschlüsse für den einfachen Wechsel der F-Buchsen
• Netzschalter und Auto-Standby
• Stromversorgung: AC 100-240 V, DC 12 V, 2 A
• Li-Ion-Akku (7.4 V / 5000 mA/h)

DVB-S/-S2/-S2X

• Frequenzbereich: 950 – 2150 MHz
• Eingangs-Pegelbereich: 30 ~ 90 dBµV
• LNB-Spannung: 13/18 V, max. 300 mA
• LNB-Kurzschluss-Anzeige und -Schutz
• Anzeigen: PWR / C/N / BER / FEC / Signalstärke und -qualität
• DiSEqC 1.0 / 1.1 / 1.2 / USALS / Auto-DiSEqC
• Unicable I & II (EN 50494 / EN 50607)
• TV-Suchmodus: Auto, Blindscan, Manuell

DVB-T/-T2

• Frequenzbereich: 44 – 870 MHz
• Anzeigen: PWR, BER, PBER, SNR
• Pegelbereich: 30 ~ 100 dBµV
• Scope-Anzeige
• Automatische und manuelle Programmsuche

DVB-C/-C2

• Frequenzbereich: 44 – 870 MHz
• Anzeigen: PWR, PBER, CNR, BER, Symbolrate
• Pegelbereich: 30 ~ 100 dBµV
• Tilt-Anzeige
• Automatische und manuelle Programmsuche

Anschlüsse

1x USB-Anschluss
1x AV-Eingang
1x HDMI-Ausgang
1x F-Anschluss
1x RF-Anschluss
1x 12 V Eingang
1x 12 V Ausgang
