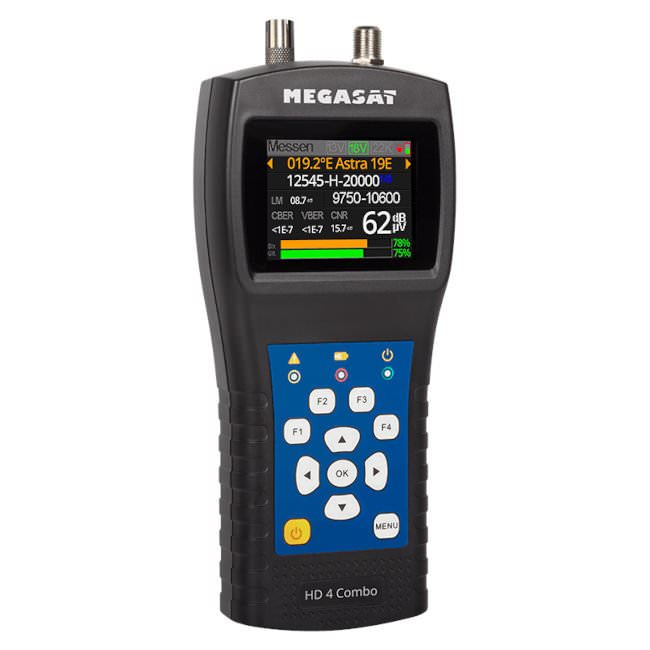

Sat Messgerät Megasat HD 4 Combo

Sat Messgerät Megasat HD 4 Combo

Das Megasat HD 4 Combo ist ein kompaktes Combo Messgerät für DVB-S/S2, DVB-C und DVB-T/T2. Das 2.4" Display zeigt alle wichtigen Messdaten übersichtlich an. Eine Echtzeit Spektrum Funktion steht ebenfalls zur Verfügung. Das Menü bietet eine klare und übersichtliche Menüstruktur zur einfachen Bedienung. Die Messwerte können bei der Livemessung auf Wunsch vergrössert dargestellt werden um ein einfaches Ablesen zu ermöglichen. Die Transponderkontrolle ermöglicht die gleichzeitige Messung verschiedener Ebenen was besonders beim Messen von Quattro LNBs hilfreich ist.

Die Echtzeit Spektrumanalyse des HD 4 Combo Messgeräts ermöglicht eine hilfreiche Funktion um Empfangsfehler zu analysieren. Zusätzlich verfügt das HD 4 Combo über eine Winkelberechnung, welche nach Eingabe des eigenen Standorts alle Einstellwinkel für Satelliten Antennen anzeigt. Die integrierte Kompass Funktion erleichtert das Auffinden des gewünschten Satelliten zusätzlich.

Dank DiSEqC Monitor und Unicable Unterstützung lassen sich auch Multifeed und Unicable Anlagen zuverlässig prüfen.

Technische Daten

Allgemein

Messung von DVB-S /-S2 / -T / -T2 / -C / -C2
2,4 Zoll (6,0 cm) Display
Optische und akkustische Signalpegelanzeige
Mini-USB-Anschluss für Firmware-Updates
Schraubanschlüsse für den einfachen Wechsel der F-Buchsen
Reset-Taste
Stromversorgung: AC 100-240 V, DC 12 V, 1 A
Li-Ion-Akku (7.4 V / 1400 mA/h)

DVB-S/S2

Frequenzbereich: 950 – 2150 MHz
Pegelbereich: 30 ~ 90 dBµV
LNB-Spannung: 13/18 V, max. 500 mA
LNB-Kurzschluss-Anzeige und -Schutz
Anzeigen: PWR / C/N / MER / BER /
Signalstärke und -qualität
DiSEqC 1.0 / 1.1 / 1.2 / USALS
Auto-DiSEqC-Funktion
Unicable I & II (EN 50494 / EN 50607)
Spektrumanalyse
Winkelberechnung von Azimut und Elevation

DVB-T/T2

Frequenzbereich: 44 – 870 MHz
Pegelbereich: 30 ~ 100 dBµV
Anzeigen: PWR, VBER, LBER, SNR, CBER
Scope-Anzeige
Automatische und manuelle Programmsuche

DVB-C/C2

Frequenzbereich: 44 – 870 MHz
Pegelbereich: 30 ~ 100 dBµV
Anzeigen: CBER, PER, LBER, SNR, Symbolrate
Tilt-Anzeige
Automatische und manuelle Programmsuche

Anschlüsse

1x Mini-USB
1x F-Anschluss
1x RF-Anschluss
1x DC 12 Volt Eingang
