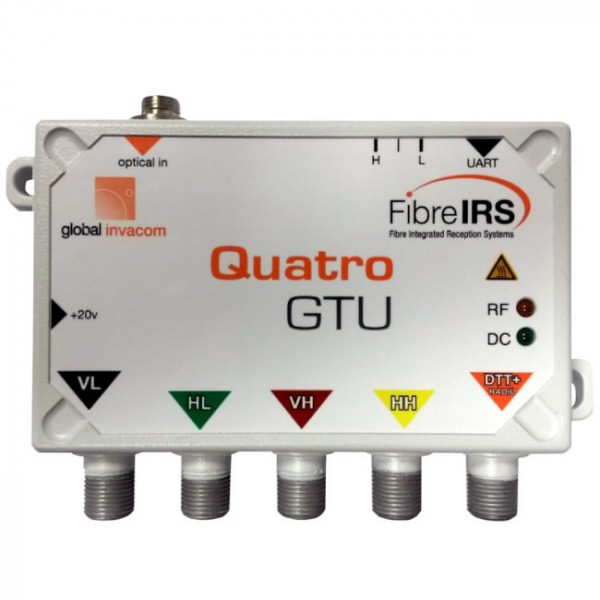

Sat LNB optical Invacom Quattro Abschluss



Umwandlung des optischen Signales in die Satelliten-ZF und terrestrische Signale zur Speisung von Multischaltern oder Aufbereitungsanlagen. Die AGC sorgt für gleichbleibende Ausgangspegel und Signalqualität solange der Eingangspegel zwischen 0dBmW und -15dBmW liegt. Zwei LEDs zeigen den Status der Einheit an.



Eingangsfrequenz: 0,95 - 5,45GHz

Eingangspegel: -15 bis 0 dBmW / 1100nm bis 1650nm



Ausgangsfrequenzen:



88 - 108MHz

174 - 240MHz

470 - 862MHz

950 - 2150MHz



Ausgangspegel:



Sat.: ca. 70dBµV

Terr.: ca. 69dBµV



Speisung: 10 - 20V DC, aus dem Multischalter oder mit optionalem Netzteil



Stromaufnahme: max. 220mA (@10V=)



Anschlüsse:

Eingang: FC/PC

Ausgang: 5 x F-Kupplung
