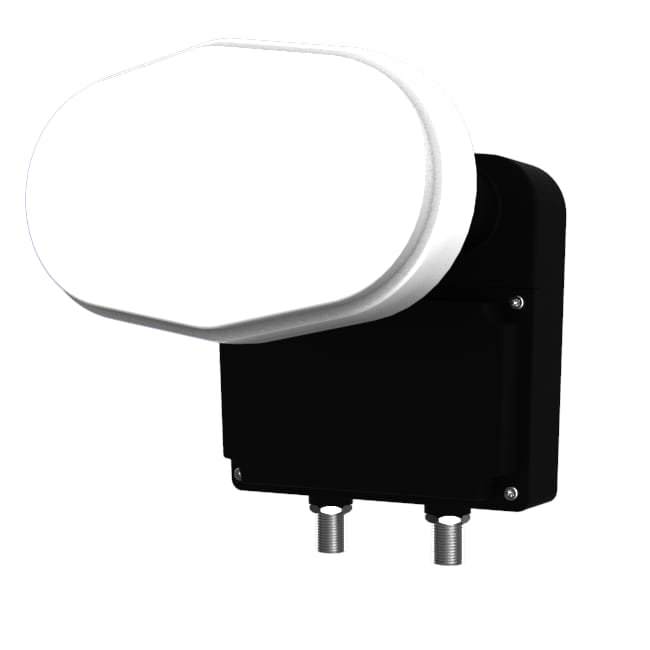

Sat LNB Monoblock TWIN Inverto 4.3 Grad

Sat LNB Monoblock TWIN Inverto 4.3 Grad

Dieser Monoblock LNB wurde speziell für den europäischen DTH-Markt entwickelt und ermöglicht den doppelten Satellitenempfang. Es kann für den Satellitenempfang (auf einer 80 cm-Antenne) der Astra 19.2 E- und 23.5 E-Satelliten mit einem Abstand von 4.3° verwendet werden. Es ermöglicht die Signalverteilung auf maximal zwei Set-Top-Boxen mit Single-Tuner (oder eine STB mit Twin-Tuner). Der LNB ist für High Definition-Übertragungen optimiert und bietet eine hervorragende Rauschzahlleistung. Dieser LNB wurde nach strengen Spezifikationen entwickelt und nach den höchsten Qualitätsstandards der Branche hergestellt. Er ist eine ideale Lösung für den Empfang von Satellitenübertragungen in ganz Europa.

DiSEqC Einstellung:  DiSEqC 1.0 (Sat A* = ASTRA 19.2° Ost , Sat B = ASTRA 23.5° Ost)

Hauptmerkmale

• Niedriges Phasenrauschen, DVB-S2 (HDTV) konform
• Geringe Rauschzahl (0.2 dB)
• Geringe Leistungsaufnahme
• Sehr hohe Kreuzpolarisationsisolation
• Sehr hohe Frequenzstabilität

Technische Daten

• Eingangsfrequenzbereich Tiefband    10.7 GHz ~ 11.7 GHz
• Ausgangsfrequenzbereich Tiefband    950 MHz ~ 1950 MHz
• Oszillatorfrequenz (LO) Tiefband 9.75 GHz
• Eingangsfrequenzbereich Hochband 11.7 GHz ~ 12.75 GHz
• Ausgangsfrequenzbereich Hochband 1100 MHz ~ 2150 MHz
• Oszillatorfrequenz (LO) Hochband 10.6 GHz
• Rauschmass 0.2 dB typ. (0.7 dB max.)
• LO Temperaturdrift    ±3.0 MHz Max.
• LO Anfangsgenauigkeit    ±1.0 MHz Max.
• LO-Phasenrauschen @10 kHz -80 dBc/Hz max.
• Verstärkung 50 dB ~ 65 dB
• Verstärkungswelligkeit (über 26 MHz Bandbreite)    ±0.75 dB
• Verstärkungsschwankung (im Vollband)    ±4 dB max.
• Spiegelfrequenzunterdrückung 40 dB min.
• 1 dB Kompressionspunkt (@Ausgang)    0.0 dBm min.
• Steuerung, Satelliten A/B/C/D Auswahl    DiSEqC 1.0 (Sat A* = ASTRA 19.2° East, Sat B = ASTRA 23.5° East)
• * Standard Satellitenempfang
• Kreuzpolarisationsisolation    22 dB min.
• Ausgangs VSWR 2.0 : 1
• Bandinterne Störung    -60 dBm max.
• Stromaufnahme 210 mA max. @11 V ~ 20 V
• Betriebstemperatur -30 °C ~ +60 °C
• Ausgangsimpedanz 75 Ω
• Ausgangsanschluss F-Typ (weiblich)
• Empfohlene Antennengrösse    80 cm (F/D = 0.6)
• Gewicht    460 g
