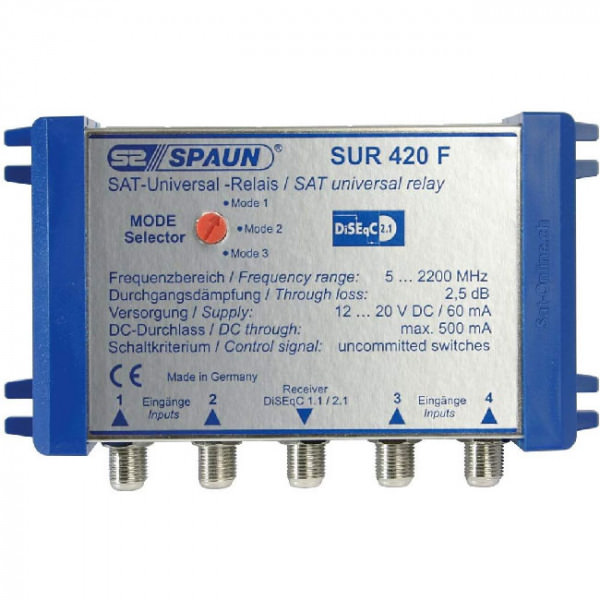

Spaun DiSEqC SUR 420 F

Relais mit vier HF-Eingängen und einem HF-Ausgang.

Das Relais reagiert auf die 4 uncommited switches, die ab DiSEqC 1.1 zur Verfügung stehen. Das Relais ist
geeignet, um in Kaskade bis zu 256 SAT-ZF Ebenen bzw. 64 Orbitpositionen zusammenzuschalten.

Durch einen 3-stufigen Schalter können die Steuersignale, auf die das Relais reagiert, festgelegt werden.

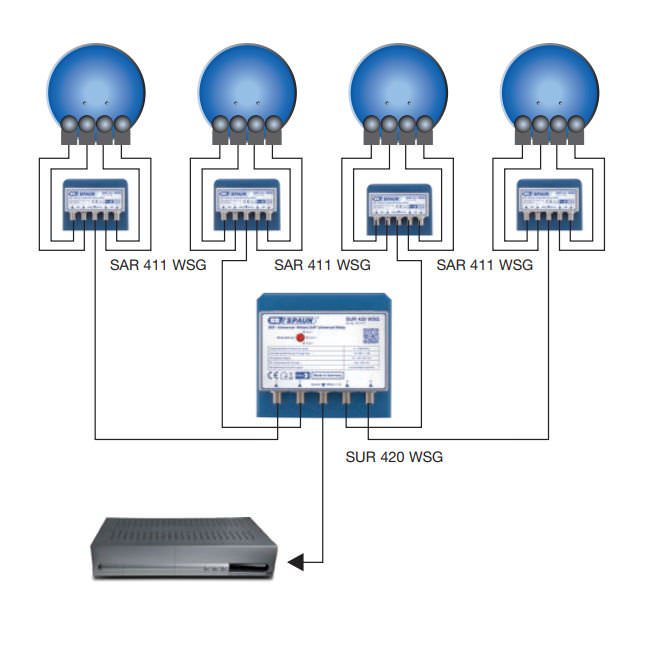

Beschreibung der Schaltlogik des 3-stufigen Schalters am SUR 420 WSG:

Es stehen drei Betriebsarten zu Verfügung

Mode 1: Der Wechsel zwischen den HF-Eingangsgruppen 1/2 und 3/4 wird mit dem DiSEqC 1.1 Schaltsignal
 „uncommited switch 2“ durchgeführt. Innerhalb der beiden Eingangsgruppen wird zwischen den zwei
 Eingängen mit dem DiSEqC 1.1 Schaltsignal “uncommited switch 1” umgeschaltet.

Mode 2: Der Wechsel zwischen den HF-Eingangsgruppen 1/2 und 3/4 wird mit dem DiSEqC 1.1 Schaltsignal
 „uncommited switch 3“ durchgeführt. Innerhalb der beiden Eingangsgruppen wird zwischen den zwei
 Eingängen mit dem DiSEqC 1.1 Schaltsignal „uncommitted switch 2“ umgeschaltet.

Mode 3: Der Wechsel zwischen den HF-Eingangsgruppen 1/2 und 3/4 wird mit dem DiSEqC 1.1 Schaltsignal
 „uncommited switch 4“ durchgeführt. Innerhalb der beiden Eingangsgruppen wird zwischen den zwei
 Eingängen mit dem DiSEqC 1.1 Schaltsignal „uncommitted switch 3“ umgeschaltet.
ACHTUNG:

Der Receiver muss im Setup die Möglichkeit bieten, die DiSEqC 1.1 Signale explizit zu programmieren.
Fernspeisespannung, DiSEqC-Signale und der 22 kHz Ton werden mit dem gewählten HF-Pfad durchgeschaltet.
