Sat DiSEqC 2/1 Spaun SUR 211 WSG

Sat DiSEqC SUR 211 WSG

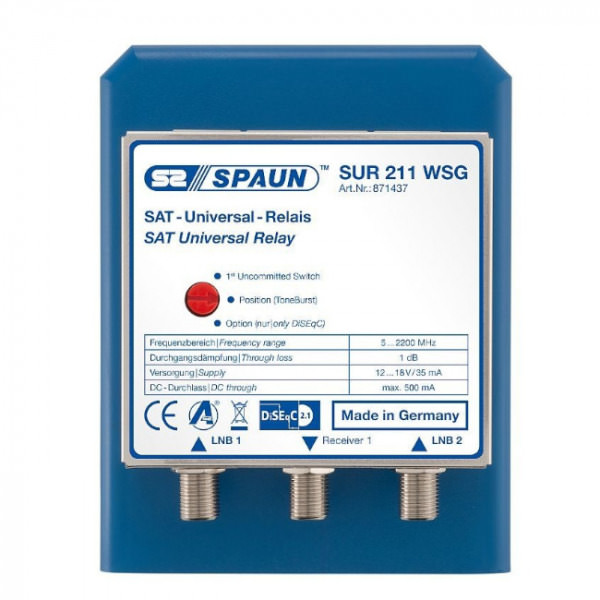

Relais mit zwei HF-Eingängen und einem HF-Ausgang.

Durch einen 3- stufigen Schalter kann das Steuersignal, auf welches das Relais reagiert, festgelegt werden.

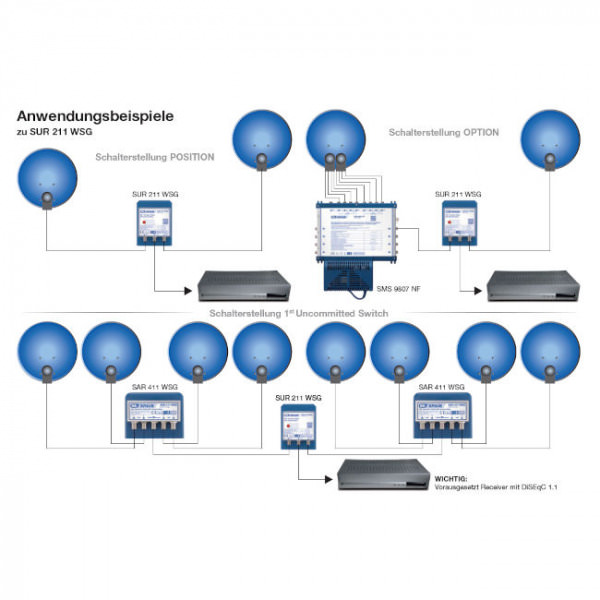

Es stehen drei Betriebsarten zur Auswahl:

1. Das Relais reagiert auf das Steuersignal „uncommitted Switch 1“, das ab DiSEqC 1.1 zur Verfügung steht. Es ist geeignet, um 2 x 16 SAT-ZF Ebenen bzw. 2 x 4 Orbitpositionen zusammenzuschalten.
2. Das DiSEqC Schaltsignal „Position“ bzw. dazu abwärtskompatibel der analoge TonBurst.
3. Das DiSEqC Schaltsignal „Option“ (zu diesem Schaltsignal existiert kein abwärtskompatibles, analoges Schaltsignal).

ACHTUNG:
Der Receiver muss im Setup die Möglichkeit bieten, die DiSEqC 1.1 Signale explizit zu programmieren.
Fernspeisespannung, DiSEqC-Signale und der 22 kHz Ton werden mit dem gewählten HF-Pfad durchgeschaltet.
