Produktbeschreibung

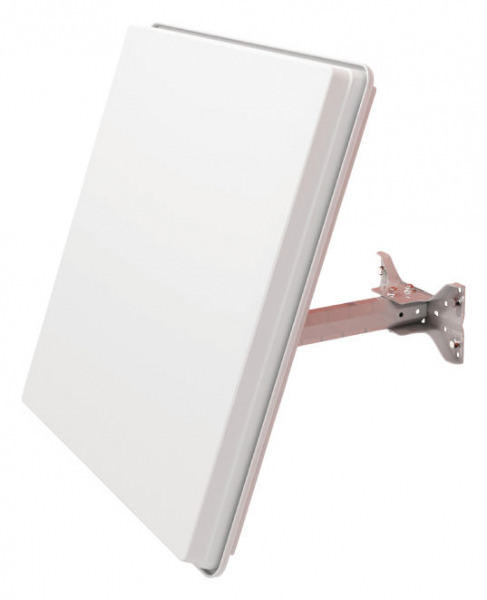

Sat Antenne Selfsat H50dCSS+ Unicable 2
Flache Satelliten Antenne Selfsat H50dCSS+ Unicable 2 mit 2x Legacy für bis zu 24 JESS/Unicable II TeilnehmerSelfsat H50dCSS+ Unicable 2 - die unauffällige Satellitenantenne für alle Satelliten wie Astra 19,2°Ost, Eutelsat 16°O, Sirius usw.
Die Selfsat H50dCSS+ Unicable 2 ist kompatibel zu Unicable 1 und 2 EN50494 / EN50607
1 SCR 2 Ausgang für bis zu 24 Unicable II bzw. JESS taugliche Geräte
2 Legacy Ausgänge für konventionelle Receiver
8 SCR Frequenzen sind abwärtskompatibel zu Unicable 1 EN50494
Unicable (SCR) Frequenzen:
CH01: 1210 MHz
CH02: 1420 MHz
CH03: 1680 MHz
CH04: 2040 MHz
CH05: 1005 MHz
CH06: 1050 MHz
CH07: 1095 MHz
CH08: 1140 MHz
CH09: 1260 MHz
CH10: 1305 MHz
CH11: 1350 MHz
CH12: 1475 MHz
CH13: 1520 MHz
CH14: 1565 MHz
CH15: 1610 MHz
CH16: 1725 MHz
CH17: 1770 MHz
CH18: 1815 MHz
CH19: 1860 MHz
CH20: 1905 MHz
CH21: 1950 MHz
CH22: 1995 MHz
CH23: 2085 MHz
CH24: 2130 MHz
Technische Daten (Allgemein):
Polarisation: Vertikal & Horizontal
Antennengewinn: 36.1dBi (bei 12.7GHz)
Eingangsfrequenz: 10.7 ~ 11.7 GHz / 11.7 ~ 12.75 GHz
LO Frequenz: 9.75 GHz / 10.6 GHz
LO Abweichung: +/- 1 MHz (bei 25°C)
LO Stabillität: +/- 3 MHz (bei -40 ~ 60°C)
LO Phasenrauschen:
60 dBc/Hz (Max.) (bei 1 kHz)
75 dBc/Hz (Max.) (bei 10 kHz)
100 dBc/Hz (Max.) (bei 100 kHz)
Rauschmass: 0,8 dB (Typ.)
Kreuzpolarisation Isolation: 20 dB (Min.)
P 1dB: 0 dBm (Min.)
Ausgabe VSWR: 2.0 : 1 (Max.)
Stromaufnahme: 250 mA (bei 13V) (Max.)
Ausgang Anschluss: 75? F typ
Betriebstemperatur: -40°C ~ +60°C
Grösse (B x T x H): 566 x 300 x 65mm
Gewicht: 7.0kg
Technische Daten (SatCR - Ausgang):
Konversionsgewinn ausserhalb der AGC: 60dB (Min.)
Gewinn Variation: 7.5dB P -P (Max.)
IF AGC Ausgangssoll Stufe im CW Modus: -32~-17dBm
Kontrolsignal: CENELEC EN-50494 bzw. EN50607
Technische Daten (Legacy - Ausgang):
Ausgang IF (Legacy): 950-2150 MHz
Konversionsgewinn ausserhalb der AGC: 55dB (Min.)
Gewinn Variation: 7.5dB P -P (Max.)
IF AGC Ausgangssoll Stufe im CW Modus: -16~25dBm
Kontrolsignal:
1) Polarisationsumschlatung: DiSEqC Signal 10.5~14V (vertikal) / 16~21V (horizontal)
2) Band-Umschaltung: Low Band: 0kHz / High Band: 22kHz &plusm;4kHz
Im Lieferumfang enthalten:
- SELFSAT H50dCSS+ Unicable 2 Satellitenantenne
- Unicable 2 LNB für bis zu 26Teilnehmer
- 2x Legacy Ausgang
- Masthalterung mit Befestigungsschelle
- Wandhalterung
- Aufbauanleitung
- Schraubensatz
- Werkzeug
