Sat Antenne Selfsat H50SCR+ Unicable

Sat Antenne Selfsat H50SCR+ Unicable

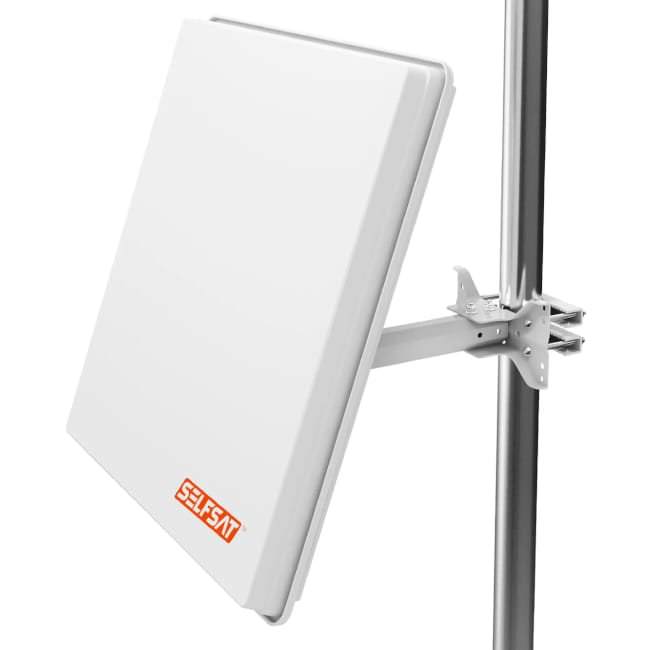

Die Selfsat H50SCR ist eine innovative Flachantenne, die speziell für Haushalte entwickelt wurde, die mehrere Teilnehmer gleichzeitig bedienen möchten. Diese kompakte und unauffällige Antenne integriert die Unicable-Technologie und ermöglicht es bis zu sechs Teilnehmern, unabhängig voneinander verschiedene Programme zu empfangen. Zusätzlich bietet sie zwei Legacy-Ausgänge, um herkömmliche Receiver anzuschliessen.


•  Selfsat H50SCR + mit einem Unicable LNB ( SCR-LNB kompatibel zu EN50494 )

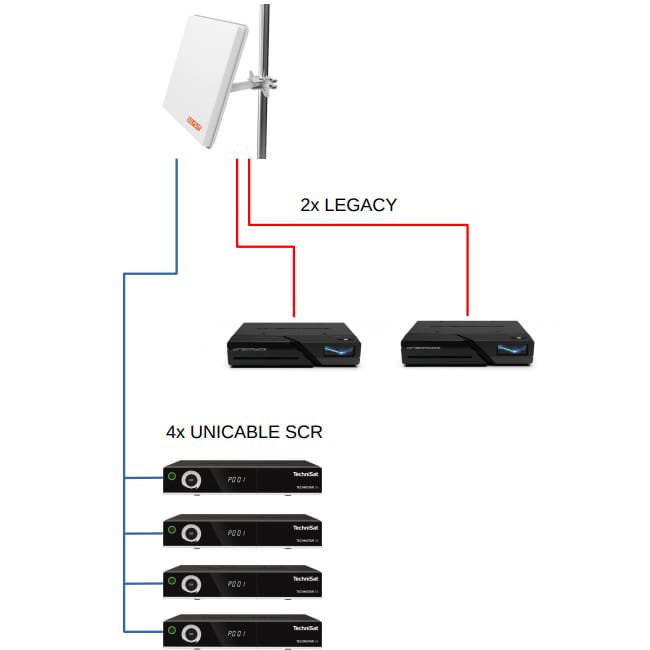

•  1 SCR Ausgang für bis zu 4 JESS fähige Geräte
•  2 Legacy Ausgänge für konventionelle Receiver
•  4 SCR Frequenzen nach EN50494
•  Vereinfacht die Installation komplexer Hausverteilanlagen - dadurch Einsparung von Material- und Arbeitskosten.
•  Modernes, flaches Design
•  Alle Befestigungsvarianten im Lieferumfang enthalten


Hinweis zur Ausrichtung: Die Antenne verhält sich bei Verwendung eines Satellitenmessgerätes wie eine herkömmliche Satellitenantenne (Single LNB). Ein spezielles Messgerät zur Ausrichtung der Antenne ist nicht erforderlich.



Technische Daten (SatCR - Ausgang)

• Ausgang SatCR Kanäle: 1210, 1420, 1680, 2040 MHz
• Umsetzergewinn außerhalb der AGC: 60dB (min.)
• Verstärkungsänderung: 7,5dB P -P (max.)
• IF-AGC-Ausgangspegel im CW-Betrieb: -32~-17dBm
• Steuersignal: CENELEC EN-50494



Technische Daten (Legacy-Ausgang)

• Ausgang ZF (Legacy): 950-2150 MHz
• Verstärkung ohne AGC: 55dB (min.)
• Verstärkungsänderung: 7,5dB P -P (max.)
• IF AGC-Ausgangspegel im CW-Modus: -16~25dBm
• Steuersignal
  • Polarisationsumschaltung: DiSEqC Signal 10.5~14V (vertikal) / 16~21V (horizontal)
  • Bandumschaltung: Low Band: 0kHz / High Band: 22kHz ±4kHz

Im Lieferumfang enthalten:

• SELFSAT H50SCR + Unicable Satelliten-Antenne
• Unicable LNB für bis zu 6 Teilnehmer
• 2x Legacy-Ausgang

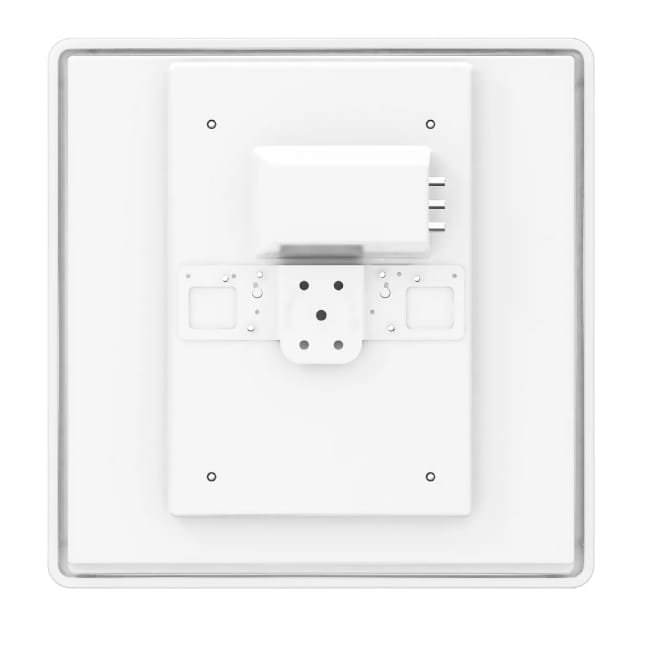

• Masthalterung mit Befestigungsklammer
• Wandhalterung
• Montageanleitung
• Schraubensatz
• Werkzeug
