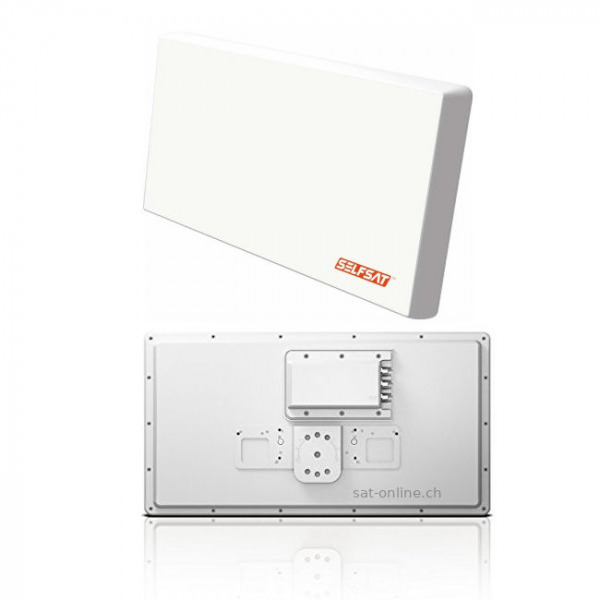

Sat Antenne Selfsat H22dCSS+ Unicable

Selfsat H22D CSS Unicable 2

Unicable II SCR Flachantenne mit 24 SCR Frequenzen und 2x Legacy:

    mit einem Unicable 2 LNB
    1 SCR 2 Ausgang für bis zu 24 JESS taugliche Geräte
    2 Legacy Ausgänge für konventionelle Receiver
    8 SCR Frequenzen sind abwärtskompatibel zu EN50494
    vereinfacht die Montage komplexer Verteilungen im Haus - dadurch Einsparung an Material- und Arbeitskosten.
    Modernes, Flaches Design
    alle Halterungsvarianten im Lieferumfang



Unicable (SCR) Frequenzen:

    CH01: 1210 MHz
    CH02: 1420 MHz
    CH03: 1680 MHz
    CH04: 2040 MHz
    CH05: 1005 MHz
    CH06: 1050 MHz
    CH07: 1095 MHz
    CH08: 1140 MHz
    CH09: 1260 MHz
    CH10: 1305 MHz
    CH11: 1350 MHz
    CH12: 1475 MHz
    CH13: 1520 MHz
    CH14: 1565 MHz
    CH15: 1610 MHz
    CH16: 1725 MHz
    CH17: 1770 MHz
    CH18: 1815 MHz
    CH19: 1860 MHz
    CH20: 1905 MHz
    CH21: 1950 MHz
    CH22: 1995 MHz
    CH23: 2085 MHz
    CH24: 2130 MHz



Technische Daten (Allgemein):

    Polarisation: Vertikal & Horizontal
    Antennengewinn: 34.5dBi (bei 12.7GHz)
    Eingangsfrequenz: 10.7 ~ 11.7 GHz / 11.7 ~ 12.75 GHz
    LO Frequenz: 9.75 GHz / 10.6 GHz
    LO Abweichung: &plusm; 1 MHz (bei 25°C)
    LO Stabillität: &plusm; 3 MHz (bei -40 ~ 60°C)
    LO Phasenrauschen:
    - 60 dBc/Hz (Max.) (bei 1 kHz)
    - 75 dBc/Hz (Max.) (bei 10 kHz)
    -100 dBc/Hz (Max.) (bei 100 kHz)
    Rauschmass: 0,8 dB (Typ.)
    Kreuzpolarisation Isolation: 20 dB (Min.)
    P 1dB: 0 dBm (Min.)
    Ausgabe VSWR: 2.0 : 1 (Max.)
    Stromaufnahme: 250 mA (bei 13V) (Max.)
    Ausgang Anschluss: 75 Ohm F typ
    Betriebstemperatur: -40°C ~ +60°C
    Grösse (B x T x H): 566 x 300 x 65 mm
    Gewicht: 7.0 kg



Technische Daten (SatCR - Ausgang):

    Konversionsgewinn ausserhalb der AGC: 60dB (Min.)
    Gewinn Variation: 7.5dB P -P (Max.)
    IF AGC Ausgangssoll Stufe im CW Modus: -32~-17dBm
    Kontrolsignal: CENELEC EN-50494 bzw. EN50607



Technische Daten (Legacy - Ausgang):

    Ausgang IF (Legacy): 950-2150 MHz
    Konversionsgewinn ausserhalb der AGC: 55dB (Min.)
    Gewinn Variation: 7.5dB P -P (Max.)
    IF AGC Ausgangssoll Stufe im CW Modus: -16~25dBm
    Kontrolsignal:
    1) Polarisationsumschlatung: DiSEqC Signal 10.5~14V (vertikal) / 16~21V (horizontal)
    2) Band-Umschaltung: Low Band: 0kHz / High Band: 22kHz &plusm;4kHz



Im Lieferumfang enthalten:

    SELFSAT H22dCSS+ Unicable 2 Satellitenantenne

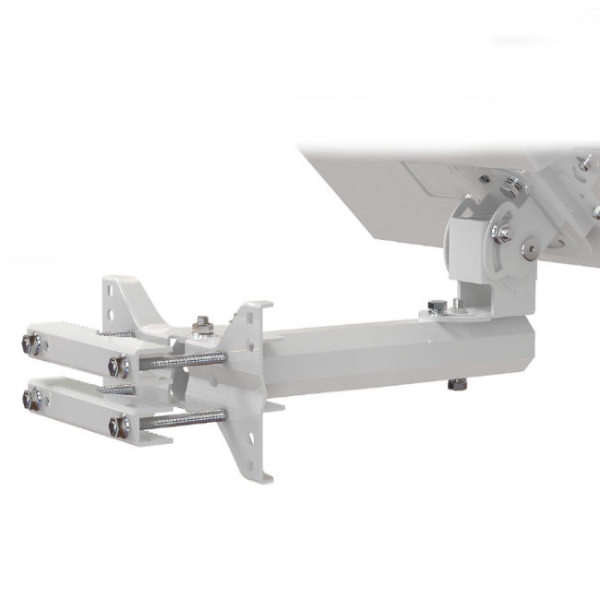

    Masthalterung mit Befestigungsschelle
    Wandhalterung
    Fensterhalterung
    Aufbauanleitung
    Schraubensatz
    Werkzeug
