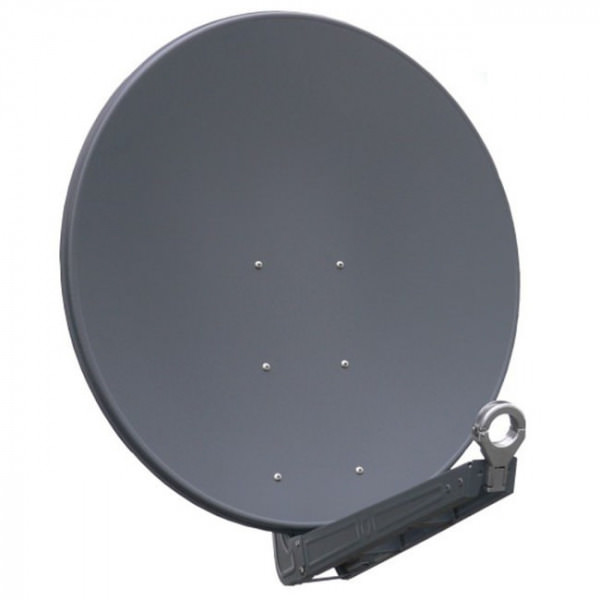

Sat Antenne Gibertini OP 85 SE anthrazit



extrem gut verarbeitete und konstruierte Markenantenne von Gibertini. Die SE Profi Serie zeichnet sich durch den sehr stabilen Doppelrahmen-Feedarm, in dem auch die Kabel verlegt werden können, und ein vollkommen neu konstruierter, in silber lackierter Elevationshalter, sowie einen massiven Alu-Druckguss LNB-Halter aus. In Punkto Langlebigkeit setzt diese Antenne die Messlatte nochmal höher als man es von den hochwertigen Gibertini L- und X-Serien schon gewohnt ist. Das extrem stabile Stahl-Rückenteil in Verbindung mit dem massiven neuen Elevationshalter und dem neuen Doppelrahmen-Feedarm reduziert die Anfälligkeit für Windböen auf ein Minimum.



Doppelrahmen-Feedarm - in Reflektorfarbe

massiver neuer Elevationshalter - silber lackiert

Kabelführung im Doppelrahmen-Feedarm

Alu-Druckguss LNB Halter 40 mm

6 Reflektor-Verschraubungen

Rückenteil / Elevationshalter / Masthalterung / Feedarm vormontiert

komplett polyesterbeschichtet

massive Flügelschrauben mit Maulschlüsselzugang

Kabelbinder am unteren Feedarmausgang







Technische Daten:



Abmessungen: 85,0 x 90,5 cm

Frequenzbereich: 10.00~13.00 GHz

Antennengewinn bei 10,70 GHz: > 37,8 dB

Antennengewinn bei 11,70 GHz: > 38,5 dB

Antennengewinn bei 12,75 GHz: > 39,3 dB

Kreuzpolarisationsentkopplung: 27 dB

Elevationswinkel: 0° ~ 80°

Offset-Winkel: 21,1°

Öffnungswinkel: 2,1°

F/D: 0,67

Masthalterung für Masten: 30 ~ 90 mm

Material Reflektor: Aluminium polyesterbeschichtet lackiert

Material Rückenteil: Aluminium polyesterbeschichtet lackiert

Material Masthalterung: Stahl verzinkt & polyesterbeschichtet lackiert

Material Feedarm: Aluminium polyesterbeschichtet lackiert

Material LNB-Halter: Aluminium Druckguss eloxiert

Feedaufnahme: 40 mm (optional 23 mm möglich)

Windlast bei 120 km/h: 70 kg





Lieferumfang

1x SE PROFI85 Aluminium Spiegel mit 6 Punktbefestigung

1x Rückenteil komplett vormontiert, lackiert mit einstellbarem Elevationswinkel.

1x ALU-Feedarm mit Kabeldurchführung

1x ALU Druckguss LNB-Halterung für 40mm LNBs

2x Mastbefestigungsschelle für Mastdurchmesser von 30-90mm

1x Schraubensatz

1x Montageaufbauanleitung
