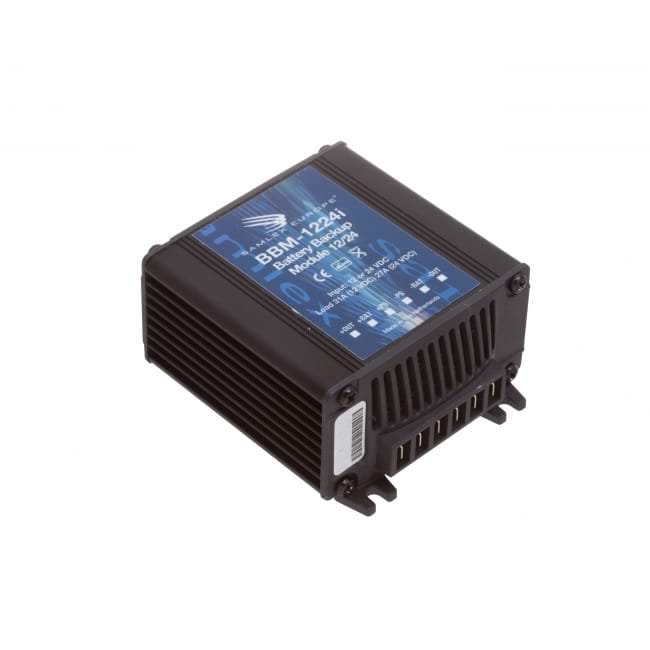

Samlex BBM-12241i Batterie Backup Modul

Samlex BBM-12241i Batterie Backup Modul

Dieses Gerät ist ein Gerät, das in Verbindung mit einer Stromversorgung und einer Batterie eine ununterbrochene Gleichstromversorgung ermöglicht. Die Übertragung der Last zwischen der Stromversorgung und der Batterie erfolgt sofort. Ausserdem hält es die Batterie durch Erhaltungsladung geladen.

Der BBM1224i hat zwei Funktionen:
1. Sicherstellen, dass die angeschlossenen Geräte immer mit ausreichend Strom und Spannung versorgt sind.
2. Sicherstellen, dass die Batterie nicht zu stark entladen wird.

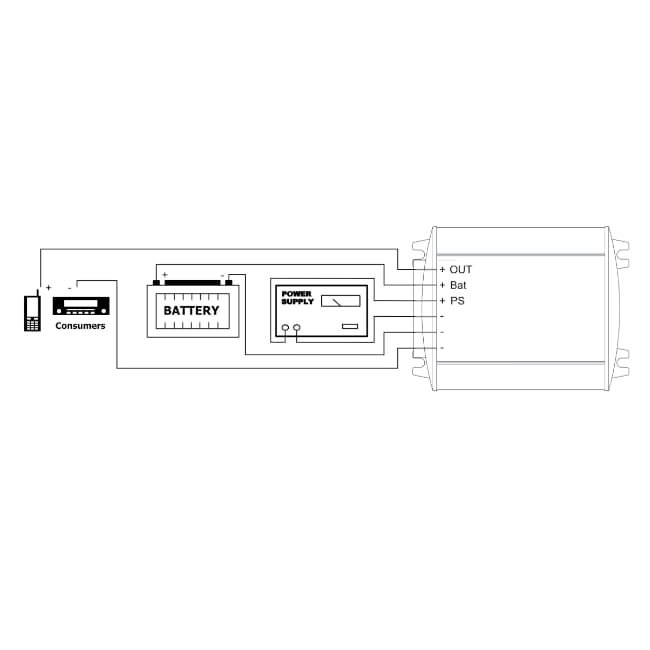

Im Neuzustand wird das Relais die Batterie mit der Last (z.B. einem Funkgerät) verbinden. Sobald der BBM1224i an die Stromversorgung angeschlossen ist, schaltet das Relais ein und verbindet die Stromversorgung mit der Last und der Batterie. In dem Moment, in dem die Stromversorgung das Produkt nicht mehr mit Energie versorgt - weil sie abgekoppelt oder defekt ist, wird die Last sofort von der Batterie gespeist. Um das System so wirtschaftlich wie möglich zu gestalten, schaltet nach 100 ms das Relais um, sodass der Strom nicht mehr durch die internen Dioden fliesst, sondern über das Relais an die Last geleitet wird.
Wenn die Stromversorgung dann wieder an das Produkt angeschlossen wird, schaltet das Relais nach 3 Sekunden wieder ein, um die Last erneut aus der Stromversorgung zu speisen und auch die Batterie wieder aufzuladen.

Es ist wichtig, dass das angeschlossene Netzteil mindestens so viel Strom liefern kann, wie die angeschlossene Last benötigt. Wenn eine schwächere Stromversorgung angeschlossen, schaltet das Relais immer ein und aus.

Technische Daten12V / 24V System

• Eingangsspannung 13,8V / 27,6V
• Maximaler Eingangsstrom (PS) 35A
• Strom zum Stromabnehmer (Out) bis 31A / bis 27A
• Strom zur Batterie (Bat) bis 4A / bis 8A
• Stromaufnahme (ohne Stromabnehmer) 140mA @ 13,8V
• 74mA @ 27,6V
• Spannungsverlust der Speisung (PS) oder Batterie zum Stromabnehmer (Out) ±50mV @ 20A
• Kein Spannungsausfall beim Umschalten von der Speisung (PS) zur Batterie (Bat) und umgekehrt.
