SDRplay RSPdx R2 Breitband Funkempfänger

SDRplay RSPdx R2 Breitband SDR Funkempfänger

Der SDRplay RSPdx-R2 ist eine verbesserte Version des beliebten SDRplay RSPdx und ist ein vollwertiges 14-Bit-Breitband-SDR, das gesamte RF-Spektrum von 1kHz bis 2GHz abdeckt. Kombiniert mit der Leistung von verfügbaren SDR-Empfänger-Software (einschliesslich 'SDRuno' für Windows und die von SDRplay gelieferte Multiplattform-Software 'SDRconnect') können Sie bis zu 10MHz Spektrum auf einmal überwachen. Der RSPdx-R2 bietet drei per Software wählbare Antenneneingänge und einen externen Takteingang. Alles, was er braucht, ist ein Computer und eine Antenne, um eine hervorragende Kommunikationsempfänger-Funktionalität. Eine dokumentierte API ermöglicht es Entwicklern, neue Demodulatoren oder Anwendungen um die Plattform herum zu entwickeln.

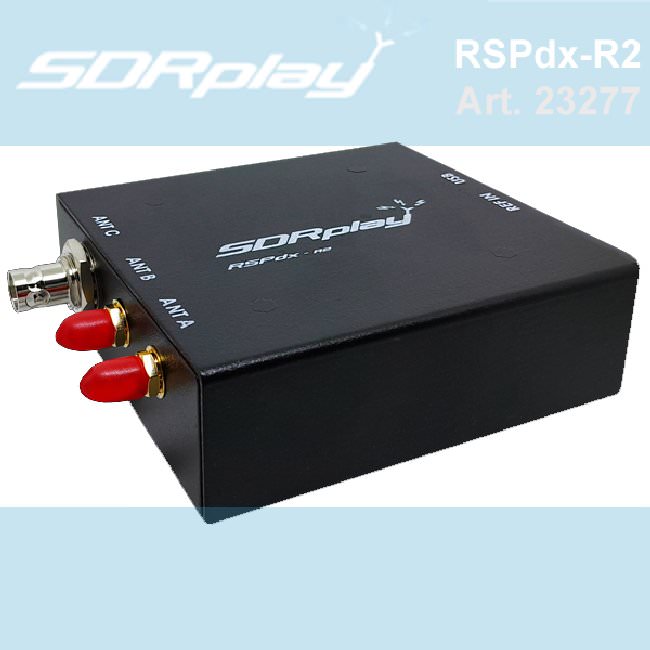

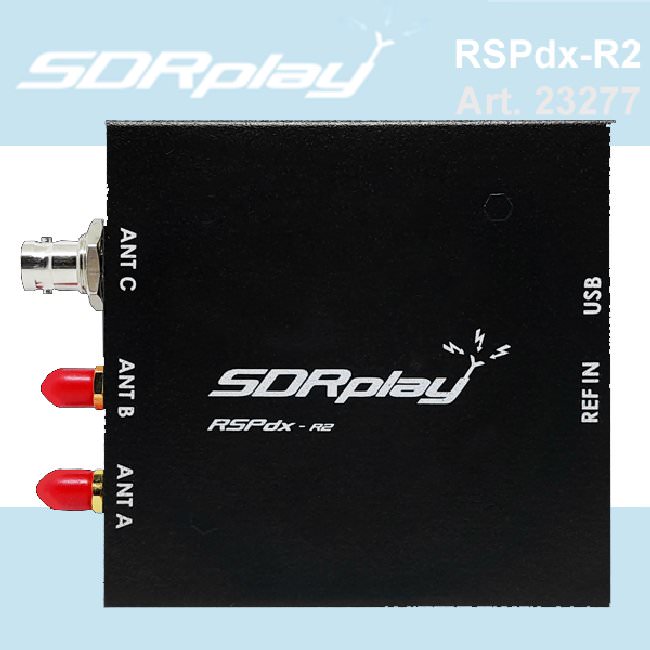

RSPdx-R2 14-Bit-SDR mit mehreren Antennenanschlüssen

HAUPTVORTEILE UND MERKMALE
_______________________________________________________________________________________________
- Deckt alle Frequenzen von 1kHz über VLF, LF, MW, HF, VHF, UHF und L-Band bis 2GHz lückenlos ab
- Empfangen, Überwachen und Aufzeichnen von bis zu 10 MHz Spektrum auf einmal
- Deutlich verbessertes Rauschverhalten unterhalb von 1MHz (d.h. für einige MF, LF und darunter).
- Verbesserter Dynamikbereich unter 2MHz sowohl im Tuner- als auch im HDR-Modus.
- HDR-Modus unterhalb von 2MHz mit Vorteilen in Bezug auf Dynamik und Selektivität
- Per Software wählbare Auswahl von 3 Antennenanschlüssen
- Externer Takteingang für Synchronisationszwecke oder Anschluss an GPS-Referenztakt für zusätzliche Frequenzgenauigkeit
- Ausgezeichneter Dynamikbereich für schwierige Empfangsbedingungen
- Kostenlose Nutzung der Windows-basierten SDRuno-Software (siehe Website für unterstützte Versionen)
- Kostenlose Nutzung der SDRconnect SDR- und Server-Software für Windows, MacOS und Linux
- Multiplattform-Treiber und API-Unterstützung für Windows, Linux, Mac, Android und Raspberry Pi 4/5
- Starkes und wachsendes Software-Support-Netzwerk
- Kalibriertes S-Meter/ RF-Leistung und SNR-Messung mit SDRuno (einschließlich Datenprotokollierung in CSV-Datei)
- Dokumentierte API, die die Entwicklung von Demodulatoren oder Anwendungen auf verschiedenen Plattformen ermöglicht

ANWENDUNGEN
______________________________________________________________________________________________

• Amateurfunk
• Hören von Kurzwellenradio
• Rundfunk-DXing (AM/FM/TV)
• Panadaptor
• Flugzeuge (ADS-B und ATC)
• Slow Scan TV
• Multi-Amateur-Band-Überwachung
• WSPR und digitale Betriebsarten
• Wetterfax (HF und Satellit)
• Satellitenüberwachung
• Geostationäre Umweltsatelliten
• Bündelfunk
• Überwachung von Versorgungs- und Notdiensten
• Schneller und effektiver Antennenvergleich

Technische Daten:

Allgemeines
- Gewicht: 315g
- Grösse: 113mm x 94mm x 35mm
- Niedriger Stromverbrauch:
- 190mA @ >60MHz (ohne Bias T)
- 120mA @ <60MHz (ohne Vorspannung T)
Anschlussmöglichkeiten
- USB 2.0 (Hochgeschwindigkeit) Typ B-Buchse
Frequenzbereich
- Kontinuierlicher Bereich 1kHz - 2GHz
IF-Modi
- Null-ZF, alle ZF-Bandbreiten
- Niedrige IF, IF-Bandbreiten ≤ 1,536MHz
IF-Bandbreiten (3dB)
- 200kHz
- 300kHz
- 600kHz
- 1.536MHz
- 5,0MHz
- 6,0MHz
- 7,0MHz
- 8,0MHzAntennenanschluss A Merkmale
- 1kHz - 2GHz Betrieb
- 50Ω Eingangsimpedanz
- SMA-Buchse
Eigenschaften des Antennenanschlusses B
- 1kHz - 2GHz Betrieb
- 50Ω Eingangsimpedanz
- SMA-Buchse
- Wählbarer 4,7V DC-Ausgang (siehe Bias T)
Eigenschaften des Antennenanschlusses C
- 1kHz - 200MHz Betrieb
- 50Ω Eingangsimpedanz
- BNC-Buchse
Referenztakt-Eingang
- MCX-Buchse
Vorspannung T (nur Anschluss Antenne B)
- Software wählbar 4,7V @ 100mA
Referenz
- Hohe Temperaturstabilität 0,5PPM TCXO
- Im Feld auf 0,01ppm trimmbar.
Externer Referenztakt
- Stecken Sie die externe Uhr vor dem
Einschalten. Die automatische Erkennung schaltet auf die
externe Referenz um.
- Frequenz 24MHz Sinus/Quadratwelle
- 1V Pk-Pk Min
- 3,3V Pk-Pk Max
ADC-Eigenschaften
- Abtastfrequenz 2 - 10,66MSPS
- 14-Bit nativer ADC (2 - 6.048MSPS)
- 12-Bit (6,048- 8,064 MSPS)
- 10-Bit (8,064 - 9,216 MSPS)
- 8-Bit (> 9,216 MSPS )
Maximal empfohlene Eingangsleistung
- 0dBm kontinuierlich
- 10dBm für kurze Zeiträume
Typische Rauschwerte
- 19dB @ 300kHz
- 18dB bei 2MHz
- 17dB bei 12MHz
- 15dB bei 25MHz
- 15dB @ 40MHz
- 2,6dB @ 100MHz
- 2,1dB @ 200MHz
- 6,0dB @ 340MHz
- 3,1dB bei 660MHz
- 4,4dB @ 1500MHz
- 5.0dB @ 1800MHz
Front-End-Filterung
Tiefpass
- 500kHz
- 2MHz
Bandpass
- 2-12MHz
- 12-30MHz
- 30-60MHz
- 60-120MHz
- 120-250MHz
- 250-300MHz
- 300-380MHz
- 380-420MHz
- 420-1000MHz
Hochpass
- 1000MHz- FM Kerbfilter:
>30dB 77 - 115MHz
>50dB 85 - 107MHz
>4dB 144 - 148MHz
-MW Kerbfilter:
>15dB 400 - 1650kHz
>30dB 500 - 1530kHz
>40dB 540 - 1490kHz
-DAB Kerbfilter:
>20dB 155 - 235MHz
>30dB 160 - 230MHz
Notch-Filter Hinweis: Die obigen Notch-Filter sind Software wählbar und entfernen bestimmte Rundfunkbänder
