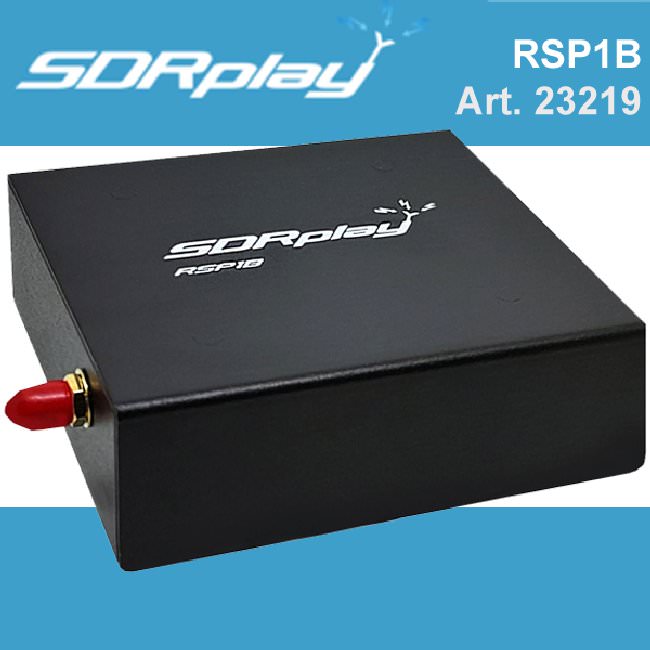

SDRplay RSP1B - Breitband Funkempfänger

SDRplay RSP1B - 14-Bit-SDR-Empfänger

Der SDRplay RSP1B ist eine fortschrittliche Version des beliebten RSP1A. Dieser leistungsstarke 14-Bit-Breitband-SDR-Empfänger deckt ein breites HF-Spektrum von 1 kHz bis 2 GHz ab. Das robuste, schwarz lackierte Stahlgehäuse garantiert Langlebigkeit, während das deutlich verbesserte Rauschverhalten für herausragende Empfangsleistung sorgt.

Mit nur einem Computer und einer Antenne erlebst du erstklassige Kommunikationsempfangsfunktionen. Im Lieferumfang enthalten sind SDRunoTM für Windows und die plattformübergreifende SDRconnectTM SDR-Software für Windows, MacOS und Linux – kostenlos von SDRplay bereitgestellt.

Überwache gleichzeitig bis zu 10 MHz des Spektrums und nutze die dokumentierte API, um Entwicklern die Erstellung neuer Demodulatoren oder Anwendungen rund um die Plattform zu ermöglichen. Der SDRplay RSP1B ist die ideale Wahl für alle, die ein Höchstmaß an Flexibilität und Leistung in einem SDR-Empfänger suchen.

Hauptvorteile und Funktionen:

• Neue, verbesserte Version des RSP1A in einem robusten, schwarz lackierten Stahlgehäuse
• Verbesserte Rauschleistung unter 1 MHz und in den Bereichen 3,5-5,5 MHz, 50-60 MHz und 250-320 MHz
• Verbesserte Signalverarbeitung bei HF-Frequenzen
• Deckt lückenlos alle Frequenzen von 1kHz über VLF, LF, MW, HF, VHF, UHF und L-Band bis 2GHz ab
• Empfangen, Überwachen und Aufzeichnen von bis zu 10 MHz Spektrum auf einmal
• 14-Bit-ADC-Siliziumtechnologie für hervorragenden Dynamikbereich
• Mehrere leistungsstarke Preselect-Filter minimieren Phantomsignalprobleme
• Per Software wählbare AM/FM- und DAB-Rundfunkband-Sperrfilter minimieren Intermodulationsprobleme durch starke Störer
• Mehrere individuelle Empfänger in jedem 10-MHz-Spektrumbereich
• Kostenlose Nutzung der Windows-basierten SDRuno-Software
• Kostenlose Nutzung der SDRconnect SDR- und Server-Software für Windows, MacOS und Linux
• Multiplattform-Treiber und API-Unterstützung, einschließlich Windows, Linux, Mac, Android und Raspberry Pi 4/5
• Stromversorgung über das USB-Kabel mit einer einfachen, robusten Typ-B-Buchse
• Per Software wählbare 4,7 V Bias-T für die Stromversorgung eines externen Antennenverstärkers
• Kalibrierte S-Meter/RF-Leistungs- und SNR-Messung
• Kompatibel mit vielen Software-Digitaldecodern von Drittanbietern
• Dokumentierte API, die die Entwicklung von Demodulatoren oder Anwendungen auf mehreren Plattformen ermöglicht
• Starkes und wachsendes Software-Support-Netzwerk

Anwendungen:

• Amateurfunk
• Hören von Kurzwellenradio
• Rundfunk-DXing (AM/FM/TV)
• Panadaptor
• Flugzeuge (ADS-B und ATC)
• Slow Scan TV
• Multi-Amateur-Band-Überwachung
• WSPR und digitale Betriebsarten
• Wetterfax (HF und Satellit)
• Satellitenüberwachung
• Geostationäre Umweltsatelliten
• Bündelfunk
• Überwachung von Versorgungs- und Notdiensten
• Schneller und effektiver Antennenvergleich
• Industrieller Spektrumanalysator
• Überwachung
• Drahtlose Mikrofonüberwachung
• RF-Vermessung
• IoT-Empfängerkette
• Signalaufzeichnung
• RFI/EMC-Erkennung
• Überwachung der Broadcast-Integrität
• Überwachung des Spektrums
• Leistungsmessung
• Bildung/Wissenschaft
• Lehre
• Entwicklung von Empfängern
• Radioastronomie
• Passives Radar
• Ionosonde
• Spektralanalysator
• Empfänger für IoT-Sensorprojekte
• Antennenforschung

Neue SDRconnectTM SDR Software für Windows, MacOS, und Linux/Raspberry Pi:

• Völlig neue intuitive grafische Benutzeroberfläche ab 2023
• Hochintegrierte native Unterstützung für die SDRplay-Familie unter Windows, MacOS und Linux/Raspberry Pi 4/5
• Mehrere "virtuelle Empfänger" für den gleichzeitigen Empfang und die Demodulation verschiedener Signaltypen innerhalb der gleichen Empfängerbandbreite
• Mehrere Notch-Filter mit BW einstellbar bis 1Hz
• Synchroner AM-Modus mit wählbaren/einstellbaren Seitenbändern
• Kalibrierter RF Power Meter mit > 100dB nutzbarem Bereich
• Kalibrierter S-Meter mit Unterstützung des IARU S-Meter Standards
• Integrierter Server ermöglicht plattformübergreifenden Fernzugriff über Hochgeschwindigkeits-LAN und normale Internet-WAN-Konnektivität
• Der "Audio"-Modus (Compact) ermöglicht WAN-Verbindungen mit begrenzter Bandbreite und Spektrumssichtbarkeit bis zu 10 MHz sowie Multimode-Audiozugang (AM/Breitband FM/SSB/CW usw.)
• Rolling-Release-Modell ermöglicht zukünftige Funktionserweiterungen
• Modularer Ansatz für zukünftige Entwicklungen von Drittanbietern

Neue SDRconnectTM SDR Software für Windows, MacOS, und Linux/Raspberry Pi:

• Völlig neue intuitive grafische Benutzeroberfläche ab 2023
• Hochintegrierte native Unterstützung für die SDRplay-Familie unter Windows, MacOS und Linux/Raspberry Pi 4/5
• Mehrere 'virtuelle Empfänger' für den gleichzeitigen Empfang und die Demodulation verschiedener Signaltypen innerhalb der gleichen Empfängerbandbreite
• Mehrere Notch-Filter mit BW einstellbar bis 1Hz
• Synchroner AM-Modus mit wählbaren/einstellbaren Seitenbändern
• Kalibrierter RF Power Meter mit > 100dB nutzbarem Bereich
• Kalibrierter S-Meter mit Unterstützung des IARU S-Meter Standards
• Integrierter Server ermöglicht plattformübergreifenden Fernzugriff über Hochgeschwindigkeits-LAN und normale Internet-WAN-Konnektivität
• Der "Audio"-Modus (Compact) ermöglicht WAN-Verbindungen mit begrenzter Bandbreite und Spektrumssichtbarkeit bis zu 10 MHz sowie Multimode-Audiozugang (AM/Breitband FM/SSB/CW usw.)
• Rolling-Release-Modell ermöglicht zukünftige Funktionserweiterungen
• Modularer Ansatz für zukünftige Entwicklungen von Drittanbietern



SDRunoTM für Windows Eigenschaften:

• Hochintegrierte native Windows-Unterstützung für die SDRplay-Familie
• Bis zu 16 "virtuelle Empfänger" für den gleichzeitigen Empfang und die Demodulation verschiedener Signaltypen innerhalb der gleichen Empfängerbandbreite
• Ein integrierter Frequenzscanner (für Frequenzbereiche und gespeicherte Panel-Listen)
• Ein Selektivitätsfilter mit einer ultimativen Unterdrückung von mehr als 140 dB.
• Eine einzigartige verzerrungsfreie zweistufige AGC mit vollständig einstellbaren Parametern
• AFC für FM-Signale
• Mehrere Notch-Filter mit einer auf 1 Hz einstellbaren BW + Notch-Lock-Funktion
• Einzigartiger synchroner AM-Modus mit wählbaren/einstellbaren Seitenbändern, eigenem PLL-Eingangsfilter und wählbaren PLL-Zeitkonstanten
• SNR (Stereorauschunterdrückung), mit einem proprietären Rauschunterdrückungsalgorithmus für Stereosendungen
• Leistungsstarker Breitband-Rauschfilter zur Beseitigung häufiger RFI-Quellen (z. B. Netzteile, Internet über DSL usw.)
• Kalibrierung für Empfängerfrequenzfehler
• RDS-Unterstützung, optimiert für Umgebungen mit schwachem Signal
• Aktive Rauschunterdrückung
• CAT- und Omnirig-Steuerung
• Kalibrierter RF-Leistungsmesser mit > 100 dB nutzbarem Bereich
• Kalibrierter S-Meter, der den IARU S-Meter Standard unterstützt
• Möglichkeit zur Speicherung von Leistungs- (dBm) und SNR-Messungen (dB) über einen längeren Zeitraum in einer CSV-Datei zur späteren Analyse
• IQ-Ausgang zugänglich für Anwendungen von Drittanbietern

Front-End-Filterung / Automatisch konfigurierte Front-End-Filterung:

Tiefpass:

• 2MHz

Bandpass:

• 2-12MHz
• 12-30MHz
• 30-60MHz
• 60-120MHz
• 120-250MHz
• 250-300MHz
• 300-380MHz
• 380-420MHz
• 420-1000MHz

Hochpass:

• 1000MHz

Notch-Filter:

• FM-Filter: >50dB 85 - 100MHz
• MW-Filter: >30dB 660 - 1550kHz
• DAB-Filter: >30dB 165 - 230MHz

Allgemeines:

• Gewicht: 315g
• Grösse: 98mm x 94mm x 35mm (nur Gehäuse)
• Niedriger Strom: 185 mA (ohne Vorspannung T)

Anschlussmöglichkeiten:

• Einzelner 50Ω RF-Anschluss (SMA-Buchse)*
• USB 2.0 (Hochgeschwindigkeits-) Buchse Typ B

Frequenzbereich:

• Kontinuierlicher Bereich 1kHz - 2GHz

ADC-Eigenschaften:

• Abtastfrequenz: 2 - 10.66MSPS
• 14-Bit nativer ADC (2 - 6.048MSPS)
• 12-Bit (6,048- 8,064 MSPS)
• 10-Bit (8,064 - 9,216 MSPS)
• 8-Bit (> 9,216 MSPS )

Vorspannung T:

• Software wählbar 4.7V @ 100mA

Referenz:

• Hohe Temperaturstabilität (0,5ppm) TCXO
• Im Feld auf 0,01ppm trimmbar.
• Maximal empfohlene Eingangsleistung:
• 0dBm kontinuierlich, 10dBm für kurze Zeit

IF-Modi:

• Null-ZF, alle ZF-Bandbreiten
• Niedrige IF, IF-Bandbreiten = 1,536MHz
• IF-Bandbreiten (3dB):
• 200kHz
• 300kHz
• 600kHz
• 1.536MHz
• 5,0MHz
• 6,0MHz
• 7,0MHz
• 8.0MHz

Hinweis: Die obigen Kerbfilter sind per Software wählbar und entfernen bestimmte Rundfunkbänder.
