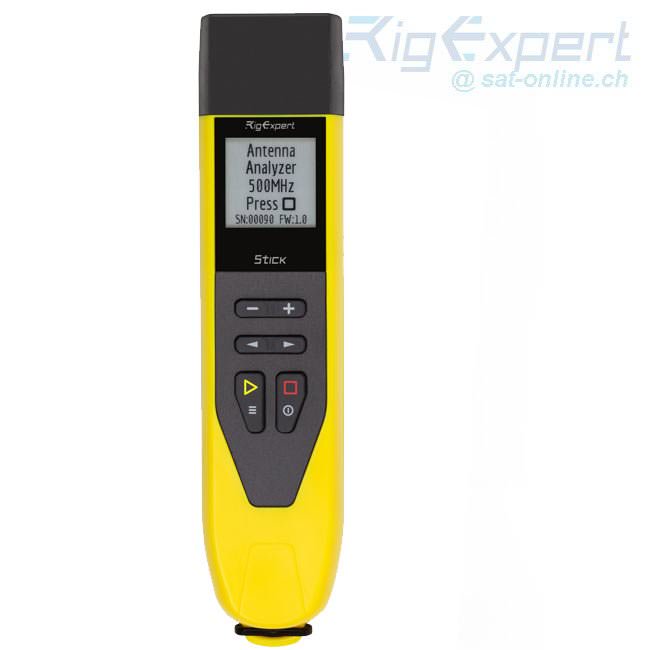

Der Analyzer Stick 500 von RigExpert wurde das dritte Mitglied der Stick-Familie, das Kennern der Spitzentechnologie und des unglaublichen Bedienkomforts bekannt ist. Unabhängig von Zeit, Ort oder Wetter.
Der Rigxepert Stick 500 UHF-Analysator dient zur Messung von Stehwellenverhältnis (SWR) und Rückflussdämpfung, Amplitude und Phasenwinkel sowie der Grösse von Wirk- (R) und Blindwiderstand (X) unter Berücksichtigung von Vorzeichen, Induktivität (L) und Kapazität (C) im Parallel- und Serienmodus von Antennen, Kabeln, Leitungen, Filtern und anderen Systemen im Bereich von 0,1 MHz bis 500 MHz.
Wie alle Stick-Analysatoren ist es in der Lage, 16 Stunden kontinuierliche Messungen ohne Aufladen der Batterie durchzuführen.
Smart, schnell, handlich und noch leistungsfähiger. Zu jeder Zeit, an jedem Ort und bei jedem Wetter.
Technische Angaben RigExpert Stick 500:
Frequenzbereich: von 0,1 bis 500 MHz
Frequenzeingangsschritt: 1 kHz
Messungen für 25-, 50-, 75-, 100-, 150-, 200-, 300-, 450- und 600-Ohm-Systeme
SWR-Messbereich: von 1 bis 100 im Digitalmodus, von 1 bis 10 im Grafikmodus
Bereich R und X: 0… 10000, -10000… 10000
Betriebsarten:
SWR, Rückflussdämpfung, R, X, Z, L, C, Betrag und Phasenwinkel bei einer Frequenz.
SWR-Diagramm, 100 Punkte.
Multé-Modus – zum schnellen Testen einer Multiband-Antenne.
HF-Ausgang:

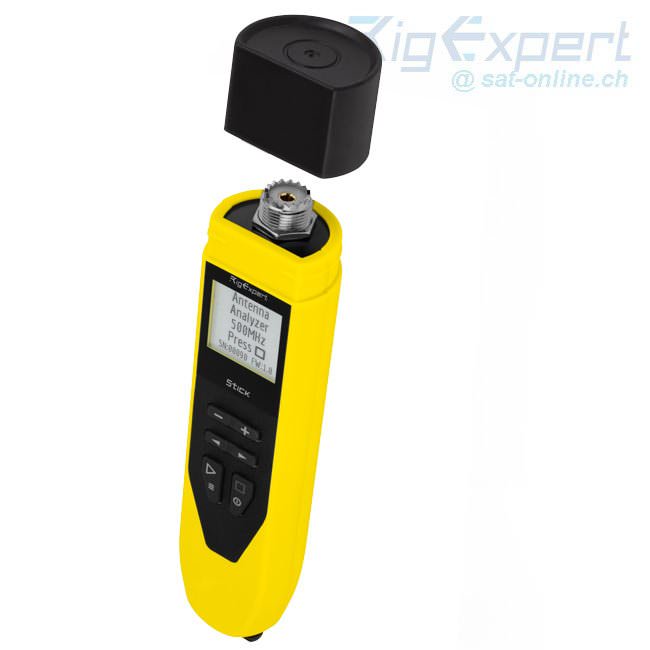

Verbindungstyp: UHF (SO-239).
Ausgangssignalform: Rechteck, von 0,1 bis 500 MHz.
Ausgangsleistung: -10 dBm (bei einer Last von 50 Ohm).
Leistung:

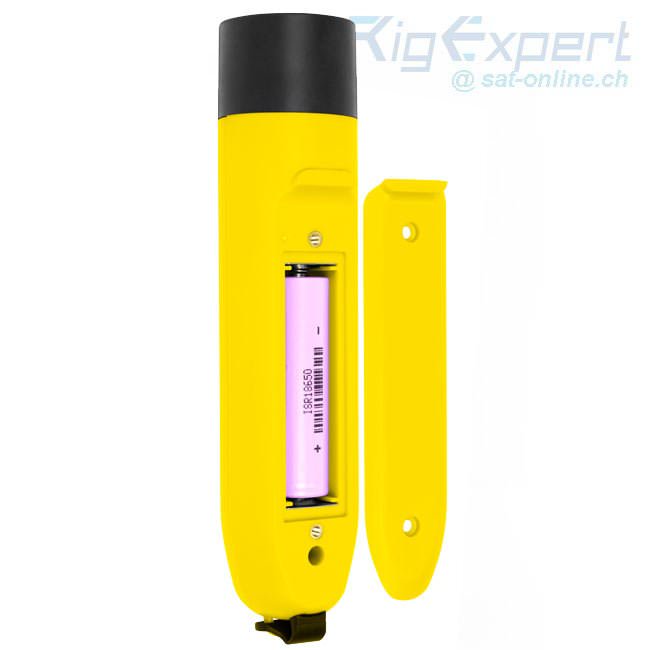

Ein Lithium-Ionen-Akku 3,7 V Typ 18650
Wenn der Analysator mit einem USB-Anschluss an einen PC oder DC-Adapter angeschlossen ist, wird er von diesen Quellen mit Strom versorgt
Schnittstelle:
Kontrastreiches E-Ink-Display mit einer Größe von 200 × 200
2 × 3 Tasten auf der wasserdichten Tastatur
Englisches Menü und Hilfebildschirme
USB-Verbindung zu einem PC
Bluetooth: v.4.2 BLE Einzelmodus, Klasse B
Abmessungen: 185 mm x 40 mm x 33 mm (7,3 Zoll x 1,6 Zoll x 1,3 Zoll)
Betriebstemperatur: -15° … 40 °C (5 … 104 °F)
Gewicht: 185 g (6,5 Unzen) mit Akku
