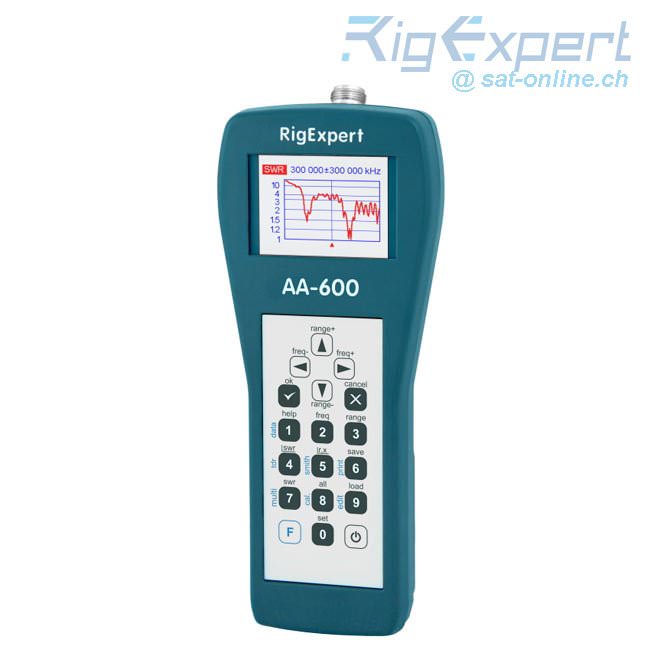

RigExpert AA-600

Antennen Analyzer RigExpert AA-600

Der Antennen Analyzer AA-600 von RigExpert ist ein leistungsstarker Antennenanalysator, der zum Testen, Prüfen, Abstimmen oder Reparieren von Antennen und Antennenzuleitungen entwickelt wurde.

Grafische SWR- (Stehwellenverhältnis) und Impedanz- sowie Smith-/Polardiagramm-Anzeigen sind wichtige Merkmale dieser Analysatoren, die den Zeitaufwand für den Abgleich einer Antenne erheblich reduzieren.

Einfach zu bedienende Messmodi sowie zusätzliche Funktionen wie der Anschluss an einen Personal Computer machen RigExpert AA-600, AA-1000 und AA-1400 für Profis und Hobbyisten attraktiv.

Die folgenden Aufgaben lassen sich mit diesen Analysatoren leicht bewältigen

• Schnelles Auschecken einer Antenne
• Abstimmen einer Antenne auf Resonanz
• Antennen-SWR- und Impedanz-Messung und Vergleich vor und nach einem bestimmten Ereignis (Regen, Hurrikan, etc.)
• Herstellen von Koaxialleitungen oder Messen ihrer Parameter
• Kabelprüfung und Fehlerortung
• Kapazitäts- oder Induktivitätsmessung von reaktiven Lasten

Frequenzbereich: 0,1 bis 600 MHz

Frequenz-Eingabe: 1 kHz Auflösung

Messung für 25, 50, 75 und 100-Ohm-Systeme

SWR-Messbereich: 1 bis 100 im numerischen Modus,
1 bis 10 im Grafikmodus

SWR-Anzeige: numerisch oder leicht ablesbarer Balken

R- und X-Bereich: 0...10000, -10000...10000 im numerischen Modus,
0...1000, -1000...1000 im Diagramm-Modus

Anzeige-Modi:

• SWR bei einzelnen oder mehreren Frequenzen
• SWR, Rückflussdämpfung, R, X, Z, L, C bei einer einzelnen Frequenz
• SWR-Grafik, 80 Punkte
• R, X Diagramm, 80 Punkte
• Smith (oder Polar) Diagramm, 80 Punkte
• TDR-Diagramm (Zeitbereichsreflektometer)

Optionale Open-Short-Load-Kalibrierung in den Diagramm-Modi SWR, R,X oder Smith/Polardiagramm.

RF-Ausgang:

• Steckertyp: N
• Ausgangssignalform: Rechteck, 0,1 bis 200 MHz. Für höhere Frequenzen werden Oberschwingungen des Hauptsignals verwendet.
• Ausgangsleistung: -10 dBm (bei 50 Ohm Last)

Leistung:

• Drei 1,2 V, 1800...3000 mAh, Ni-MH-Batterien, Typ AA
• Max. 3 Stunden Dauermessung, max. 2 Tage im Stand-by-Betrieb bei voll geladenen Akkus
• Wenn der Analysator an einen PC oder einen DC-Adapter mit USB-Buchse angeschlossen ist, bezieht er Strom aus diesen Quellen

Schnittstelle:

• 320×240 Farb-TFT-Display
• 6×3 Tasten auf dem wasserdichten Tastenfeld
• Mehrsprachige Menüs und Hilfebildschirme
• USB-Anschluss an einen Personal Computer

Abmessungen: 23x10x5,5 cm (9x4x2")

Betriebstemperatur: 0...40 °C (32...104 °F)

Gewicht: 650g (23 Oz)
