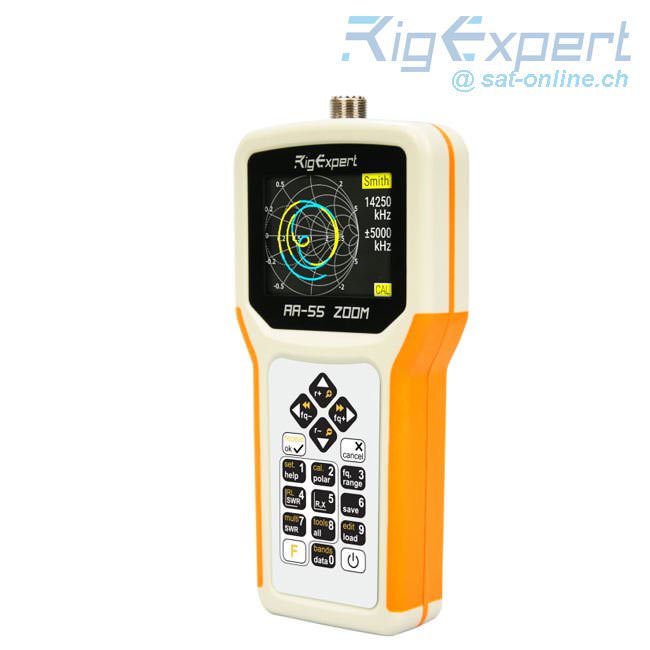

RigExpert AA-55 Zoom Antenna Analyzer

RigExpert AA-55 ZOOM Antennen Analyzer

Der Analyzer AA-55 Zoom von RigExpert ist für die Messung von SWR (Stehwellenverhältnis), Rückflussdämpfung, Kabeldämpfung sowie weiterer Parameter von Kabel- und Antennenanlagen im Bereich von 60 kHz bis 55 MHz konzipiert.

Eine eingebaute ZOOM-Funktion macht grafische Messungen besonders effektiv.

Die folgenden Aufgaben lassen sich mit diesem Analysator leicht bewältigen:

• Schneller Check-out einer Antenne
• Abstimmen einer Antenne auf Resonanz
• Vergleich der Eigenschaften einer Antenne vor und nach einem bestimmten Ereignis (Regen, Hurrikan, etc.)
• Herstellen von Koaxialstichleitungen oder Messen ihrer Parameter
• Kabelprüfung und Fehlersuche, Messung der Kabeldämpfung und des Wellenwiderstandes
• Messung der Kapazität oder Induktivität von reaktiven Lasten

Frequenzbereich: 0,06 bis 55 MHz

Frequenzeingabe: 1 kHz Auflösung

Messung für 25, 50, 75, 100, 150, 200, 300, 450 und 600-Ohm-Systeme

SWR-Messbereich: 1 bis 100 in numerischen Modi,
1 bis 10 in den Diagramm-Modi

SWR-Anzeige: numerische oder analoge Anzeige

R- und X-Bereich: 0...10000, -10000...10000 in den numerischen Modi,
0...1000, -1000...1000 in den Diagramm-Modi

Anzeigemodi:

• SWR bei einzelnen oder mehreren Frequenzen
• SWR, Rückflussdämpfung, R, X, Z, L, C und Phasenwinkel bei einer einzelnen Frequenz
• SWR-Diagramm, 100 Punkte
• R, X Diagramm, 100 Punkte
• Smith-Diagramm, 100 Punkte
• Rückflussdämpfungsdiagramm, 100 Punkte
• Kabel-Tools (Dämpfung und Wellenwiderstand)

Optionale Open-Short-Load-Kalibrierung.

Nichtflüchtiger Speicher:

• 10 Steckplätze zum Speichern von Messergebnissen

RF-Ausgang:

• Steckertyp: UHF (SO-239)
• Ausgangssignalform: quadratisch, 0,06 bis 55 MHz
• Ausgangsleistung: +13 dBm (bei 50 Ohm Last)

Stromversorgung:

• Zwei 1,5-V-Alkalibatterien, Typ AA
• Max. 4 Stunden Dauermessung, max. 2 Tage im Stand-by-Modus bei voll geladenen Batterien
• Wenn der Analysator an einen PC oder einen DC-Adapter mit USB-Buchse angeschlossen ist, bezieht er Strom aus diesen Quellen

Schnittstelle:

• 320×240 Farb-TFT-Display
• 6×3 Tasten auf dem wasserdichten Tastenfeld
• Mehrsprachige Menüs und Hilfebildschirme
• USB-Anschluss an einen Personal Computer

Bluetooth-Spezifikationen:

• Bluetooth-Spezifikation v.2.0, Klasse B. Kompatibel mit Android OS ver. 4.0 und höher.

Abmessungen: 103 mm x 207 mm x 37 mm (4.1 in x 8.1 in x 1.4 in)

Betriebstemperatur: 0...40 °C (32...104 °F)

Gewicht: 310 g (10.9 Oz), ohne Batterien
