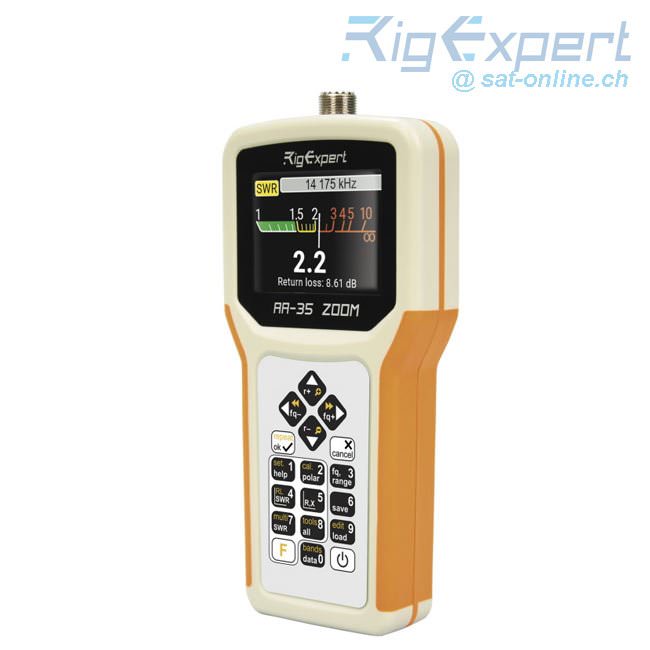

RigExpert AA-35 Zoom Antenna Analyzer

RigExpert AA-35 Zoom Antennenanalyzer

Der AA-35 ZOOM Antennenanalyzer von RigExpert ist ein tragbarer, selbstkalibrierender Analysator, der für die Messung von SWR (Stehwellenverhältnis), Rückflussdämpfung, Kabeldämpfung sowie anderen Parametern von Kabel- und Antennensystemen im Bereich von 60 kHz bis 35 MHz entwickelt wurde, mit unglaublicher ZOOM-Fähigkeit.

Die folgenden Aufgaben lassen sich mit diesem Analysator leicht bewältigen:

• Schneller Check-Out einer Antenne
• Abstimmen einer Antenne auf Resonanz
• Vergleich der Eigenschaften einer Antenne vor und nach einem bestimmten Ereignis (Regen, Hurrikan, etc.)
• Herstellen von Koaxialstichleitungen oder Messen ihrer Parameter
• Kabelprüfung und Fehlersuche, Messung der Kabeldämpfung und des Wellenwiderstandes
• Messung der Kapazität oder Induktivität von reaktiven Lasten

Frequenzbereich: 0,06 bis 35 MHz
Frequenzeingabe: 1 kHz Auflösung
Messung für 25, 50, 75 und 100-Ohm-Systeme
SWR-Messbereich: 1 bis 100 in numerischen Modi, 1 bis 10 in Diagramm-Modi
SWR-Anzeige: numerische oder analoge Anzeige
R- und X-Bereich: 0...10000, -10000...10000 in den numerischen Modi, 0...1000, -1000...1000 in den Diagramm-Modi

Anzeige-Modi:

• SWR bei Einzelfrequenz
• SWR, Rückflussdämpfung, R, X, Z, L, C und Phasenwinkel bei Einzelfrequenz
• SWR-Diagramm, 100 Punkte
• R, X Diagramm, 100 Punkte
• Nichtflüchtiger Speicher:

10 Steckplätze zum Speichern von Messergebnissen

RF-Ausgang:

• Steckertyp: UHF (SO-239)
• Ausgangssignalform: quadratisch, 0,06 bis 35 MHz
• Ausgangsleistung: +13 dBm (bei 50 Ohm Last)

Stromversorgung:

• Zwei 1,5-V-Alkalibatterien, Typ AA
• Max. 4 Stunden Dauermessung, max. 2 Tage im Stand-by-Modus bei voll geladenen Batterien
• Wenn der Analysator an einen PC oder einen DC-Adapter mit USB-Buchse angeschlossen ist, bezieht er Strom aus diesen Quellen

Schnittstelle:

• 320×240 Farb-TFT-Display
• 6×3 Tasten auf dem wasserdichten Tastenfeld
• Mehrsprachige Menüs und Hilfebildschirme
• USB-Anschluss an einen Personal Computer
• Abmessungen: 103 mm x 207 mm x 37 mm (4,1 Zoll x 8,1 Zoll x 1,4 Zoll)
• Betriebstemperatur: 0...40 °C (32...104 °F)
• Gewicht: 310 g (10.9 Oz), ohne Batterien
