RigExpert AA-30.Zero Kit

RigExpert AA-30.Zero Kit

Il AA-30.Zero Kit di RigExpert è l'analizzatore d'antenna RF vettoriale più conveniente al mondo! Connessione USB e software gratuito. Utenti Arduino: aggiungete un analizzatore di impedenza vettoriale e un generatore RF al vostro progetto!

Perché l'AA-30.ZERO?

Nello sviluppare l'AA-30.ZERO, abbiamo risposto alle molte richieste dei radioamatori e degli hobbisti per dare loro uno strumento di misura che possa essere facilmente integrato nei loro progetti. Per soddisfare questo requisito, l'analizzatore è disponibile come kit.

Pronto per l'uso immediato

L'analizzatore ha tutto il necessario a bordo: gli utenti possono collegare l'AA-30.ZERO al loro PC (tramite un adattatore USB-to-UART TTL) ed eseguire tutte le solite misure di laboratorio, in soli cinque minuti. L'AA-30.ZERO è perfettamente compatibile con il nostro software AntScope.

Do-It-Yourself

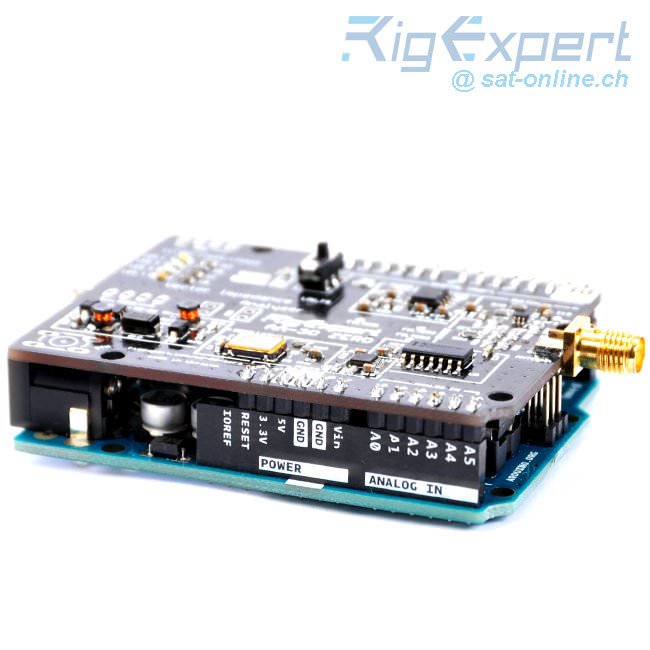

Gli utenti esperti possono interfacciare l'AA-30.ZERO con le schede Arduino e creare il proprio progetto hardware/software, poiché l'AA-30.ZERO è compatibile con gli standard Arduino. Abbiamo anche fornito alcuni esempi di come far funzionare l'AA-30.ZERO in progetti DIY.

Altre idee:

Vuoi costruire il tuo sintonizzatore d'antenna automatico? Utilizzate l'AA-30.ZERO in sostituzione dell'accoppiatore direzionale!
Vuoi fare la commutazione RF o l'analisi dell'antenna a distanza? Abbina l'AA-30.ZERO al SoM ESP8266 Wi-Fi e rendilo facile! Vuoi sintonizzare la tua antenna con elementi pilotati? Usare l'AA-30.ZERO per la regolazione fine.

Prezzo e prestazioni

Non c'è possibilità di trovare un analizzatore di concorrenti così potente a un prezzo così basso. L'AA-30.ZERO realizza i sogni dei radioamatori!

Gamma di frequenza: da 0,06 a 30 MHz
Ingresso in frequenza: risoluzione 1 Hz
Misura per sistemi da 25, 50, 75 e 100 Ohm

Alloggiamento: nessuno, solo PCB - disponibile come kit
Display: 4 LED
Interfaccia di comunicazione: UART, 38400 Baud

Gamma di misurazione SWR: da 1 a 100
Gamma R e X: 0...10000, -10000...10000

Uscita RF:

• Tipo di connettore: SMA
• Forma d'onda in uscita: onda quadra, da 0,06 a 30 MHz
• Potenza di uscita: +13 dBm (con carico di 50 ohm).

Potenza:

• Alimentazione: 5V esterno
• Consumo di corrente (max) 150 mA

Dati generali:

• Dimensioni (L x A x P), solo PCB senza connettori: 55 mm x 69 mm x 5 mm (2.1 in x 2.7 in x 0.2 in).
• Peso senza connettori: 65 g (2.29 Oz)
• Temperatura di funzionamento: 0...40 °C (32...104 °F)
