RigExpert AA-230 Zoom

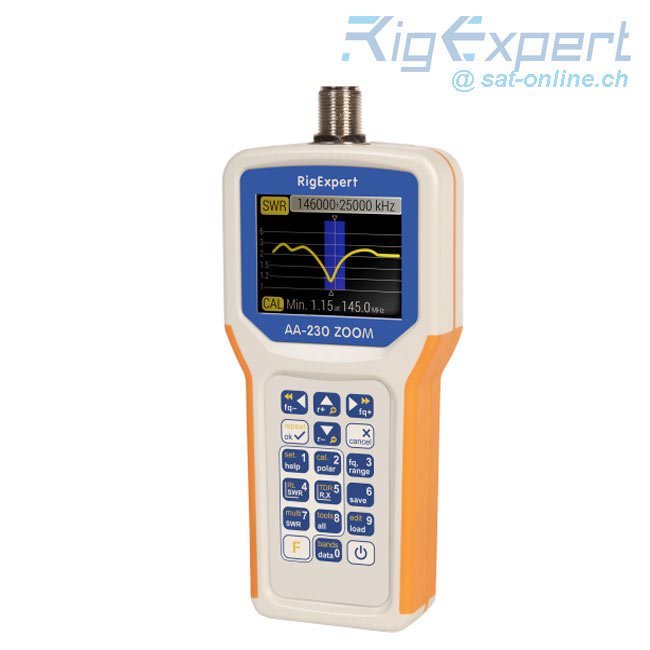

RigExpert AA-230 ZOOM Antennenanalyzer

Der Analysator AA-230 Zoom von RigExpert ist für die Messung von SWR (Stehwellenverhältnis), Rückflussdämpfung, Kabeldämpfung sowie weiterer Parameter von Kabel- und Antennenanlagen im Bereich von 100 kHz bis 230 MHz konzipiert.

Eine eingebaute ZOOM-Funktion macht grafische Messungen besonders effektiv.

Ein integrierter Time-Domain-Reflectometer-Modus kann verwendet werden, um einen Fehler innerhalb des Zuleitungssystems zu lokalisieren.

Die folgenden Aufgaben lassen sich mit diesem Analysator leicht bewältigen:

• Schneller Check-Out einer Antenne
• Abstimmen einer Antenne auf Resonanz
• Vergleich der Eigenschaften einer Antenne vor und nach einem bestimmten Ereignis (Regen, Hurrikan, etc.)
• Herstellen von Koaxialstichleitungen oder Messen ihrer Parameter
• Kabelprüfung und Fehlersuche, Messung der Kabeldämpfung und des Wellenwiderstandes
• Messung der Kapazität oder Induktivität von reaktiven Lasten

Frequenzbereich: 0,1 bis 230 MHz

Frequenz-Eingabe: 1 kHz Auflösung

Messung für 25, 50, 75 und 100-Ohm-Systeme

SWR-Messbereich: 1 bis 100 in numerischen Modi,
1 bis 10 in den Diagramm-Modi

SWR-Anzeige: numerische oder analoge Anzeige

R- und X-Bereich: 0...10000, -10000...10000 in den numerischen Modi,
0...1000, -1000...1000 in den Diagramm-Modi

Anzeigemodi:

• SWR bei einzelnen oder mehreren Frequenzen
• SWR, Rückflussdämpfung, R, X, Z, L, C bei einer einzelnen Frequenz
• SWR-Diagramm, 20 bis 500 Punkte
• R, X Diagramm, 20 bis 500 Punkte
• Smith-Tabelle, 20 bis 500 Punkte
• Rückflussdämpfungsdiagramm, 20 bis 500 Punkte
• TDR-Tabelle (Zeitbereichsreflektometer)
• Kabel-Tools (Verlust und Wellenwiderstand)

Optionale Open-Short-Load-Kalibrierung.

Nichtflüchtiger Speicher:

• 100 Steckplätze zum Speichern von Messergebnissen

RF-Ausgang:

• Steckertyp: N
• Ausgangssignalform: quadratisch
• Ausgangsleistung: -10 dBm (bei 50 Ohm Last)

Stromversorgung:

• Vier 1,5-V-Alkalibatterien, Typ AAA
• Max. 4 Stunden Dauermessung, max. 2 Tage im Stand-by-Modus bei voll geladenen Batterien
• Wenn der Analysator an einen PC oder einen DC-Adapter mit USB-Buchse angeschlossen ist, bezieht er Strom aus diesen Quellen

Schnittstelle:

• 290×220 Farb-TFT-Display
• 6×3 Tasten auf dem wasserdichten Tastenfeld
• Mehrsprachige Menüs und Hilfebildschirme
• USB-Anschluss an einen Personal Computer

Bluetooth-Spezifikationen:
Bluetooth-Spezifikation v.4.0 (BLE). Kompatibel mit Android OS ver. 6.0 und höher. Analyzer AA-230 Zoom funktioniert nicht über Bluetooth-Verbindung zusammen mit OS Windows und AntScope2.

Abmessungen: 82 x 182 x 32 mm (3,2 x 7,2 x 1,3 Zoll)

Betriebstemperatur: 0...40 °C (32...104 °F)

Gewicht: 236 g (8.32 oz)
