Nissei DG-103 Max SWR/Watt-Meter LCD

Nissei DG-103-MAX LCD Edition

Entdecken Sie das Nissei DG-103-MAX LCD SWR- / Wattmeter, ein hochpräzises Messgerät für FM und neu bei der MAX-Version für SSB- und AM-Leistungen von bis zu 1200 Watt. Dieses neu entwickelte Wattmeter basiert auf dem beliebten DG-103 und wurde speziell für den Frequenzbereich von 1,6 bis 60 MHz entwickelt. Mit einer Leistungsgenauigkeit von 5% zwischen 1,6 und 30 MHz ist das DG-103-MAX von Nissei ein zuverlässiges Werkzeug für Funkamateure oder in der Kleinleistungsstufe eingestellt auch für CB-Funker.

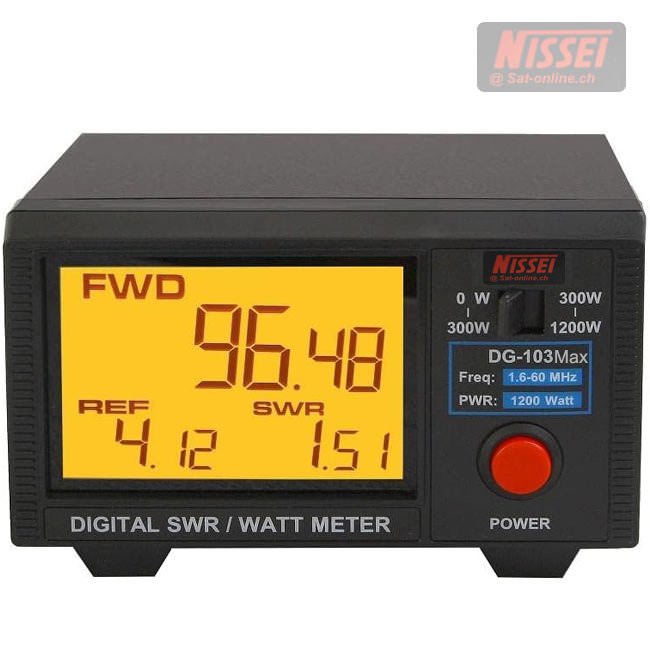

Das DG-103-MAX Wattmeter / SWRmeter zeichnet sich durch ein grosses 3,5-Zoll-LCD-Display mit Hintergrundbeleuchtung aus, das eine einfache Ablesbarkeit bietet. Die praktische Anordnung der Steuerelemente gewährleistet eine benutzerfreundliche Bedienung. Mit einer Betriebsspannung von 12 Volt ist es ideal für den Einsatz mit analogen Funkgeräten geeignet.

Die technischen Spezifikationen des DG-103-MAX umfassen einen Frequenzbereich von 1,6 bis 60 MHz und einen Leistungsumschaltbereich von 300 mW bis 300 W  und von 300 W bis 1200 W). Die Genauigkeit beträgt 5% zwischen 1,6 und 30 MHz und 10-15% zwischen 30 und 60 MHz. Mit einem Einfügungsverlust von weniger als 0,1 dB bietet es präzise Messungen von Vorwärts- / reflektierter Leistung und VSWR.

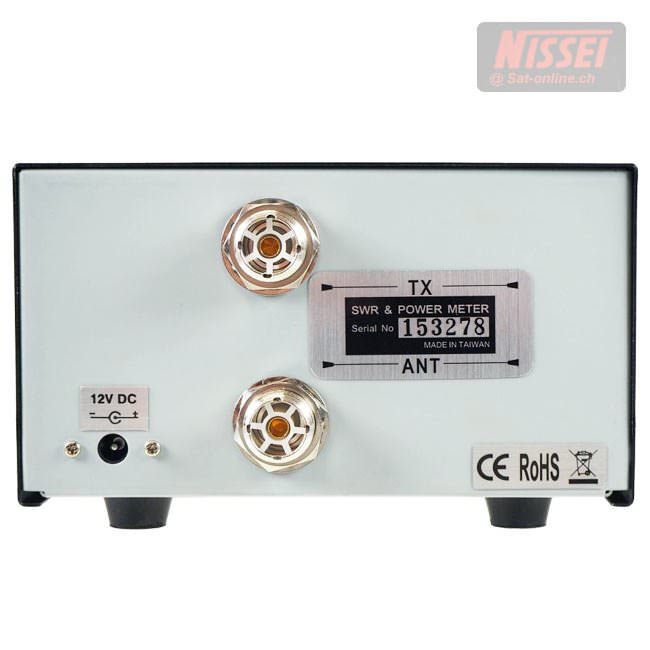

Das Wattmeter hat eine Impedanz von 50 Ohm und wird mit UHF-Buchsen geliefert (Antennen-Ausgang  / Funkgeräte-Eingang).


Eigenschaften DG-103-MAX:

• Grosses LCD-Display (3,5 ")
• Mit LCD-Hintergrundbeleuchtung
• Praktisches Steuerungslayout für einfache Bedienung
• DC 12 Volt
• Modulationsarten: AM, FM, USB, LSB (SSB)
• Zur Verwendung mit analogen Funkgeräten

Technische Spezifikationen:

• Frequenzbereich: 1,6 - 60 MHz
• Leistungsbereich: 300 mW - 300 W / 300 - 1200 W.
• Genauigkeit: 1,6 - 30 MHz: 5% / 30 - 60 MHz: 10 - 15%
• Mindestleistung für SWR-Messung: 300 mW
• Einfügungsverlust: weniger als 0,1 dB
• Vorwärts / reflektierte Leistung / VSWR
• "MAX"-MODUS: DMR (TDMA), p.e.p. SSB, AM
• Impedanz: 50 Ohm
• Eingangsspannung: 12 Volt
• Abmessungen (B / H / T): 140 x 84 x 122 mm
• Eingangs- / Ausgangsanschluss: UHF-Buchse
• Gewicht: 590 Gramm

Lieferumfang:

• 1x Nissei DG-103-MAX
• 2x 12 Volt Gleichstromkabel
• Benutzerhandbuch (Englisch)
