MFJ 1786X Loop Antenne 10-30 MHz

MFJ 1786 Hi-Q Magnetic Loop Antenne:

Entdecke die vielseitige MFJ 1786 Hi-Q Magnetic Loop Antenne, die für eine beeindruckende Leistung von bis zu 150 Watt SSB ausgelegt ist. Mit ihrem kontinuierlich abstimmbaren Frequenzbereich von 10 bis 30 MHz, einschließlich der WARC-Bänder, bietet diese Antenne Flexibilität und Effizienz. Die MFJ 1786 eignet sich perfekt für Antennengeschädigte oder den 'mobilen' Einsatz, zum Beispiel auf Booten mit begrenztem Platzangebot.

Die Antenne beeindruckt durch niedrige Strahlungswiderstandsverluste, die eine Abstrahlung ermöglichen, die fast mit einer halbwellen Dipol Antenne vergleichbar ist. Die präzise Abstimmung erfolgt über einen speziell konstruierten hochspannungsfesten Smetterling-Kondensator in der Aluminiumrohr-Schleife. Dieser Kondensator kann fernbedient motorisch abgestimmt werden, was eine einfache Handhabung ermöglicht.

Die Abstimmung der Magnetic Loop erfolgt in zwei Schritten: Zuerst wird nach Gehör auf der gewünschten Frequenz auf maximales Rauschen abgestimmt. Anschließend wird mit geringer Leistung gesendet und das minimale SWR eingestellt. Dank der hohen Güte 'Q' dieser Antenne sind nutzbare 3dB-Bandbreiten zwischen etwa 25 kHz auf 10 MHz und 150 kHz auf 30 MHz zu erwarten. Das bedeutet, dass du innerhalb dieser Bandbreiten ohne erneute Abstimmung arbeiten kannst. Für Frequenzen außerhalb dieser Bereiche muss der Smetterling-Kondensator der Loop nachgezogen werden.

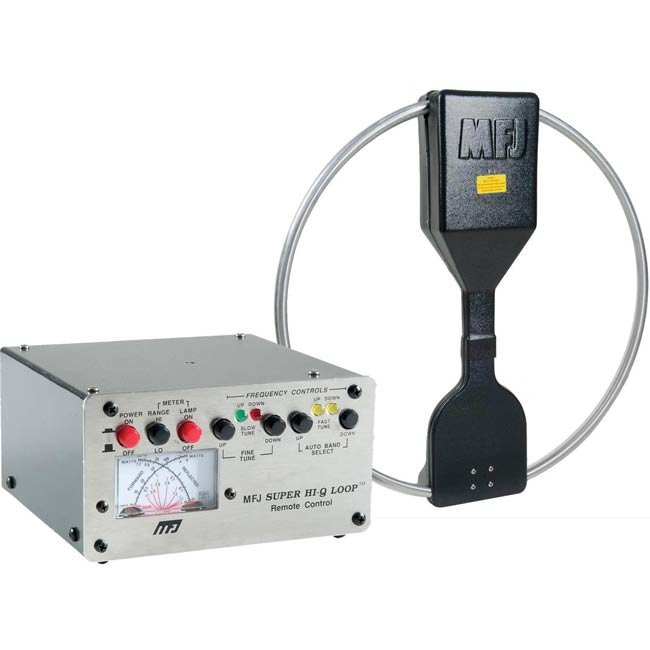

Die MFJ 1786 verfügt über eine Loop aus Aluminiumrohr mit einem Durchmesser von ca. 25 mm und eine Loop-Durchmesser von etwa 90 cm. Die Antenne wird mit einer halbautomatischen Abstimmeinheit geliefert, die ein eingebautes Kreuzzeigerinstrument und ein Netzteil enthält. Das Befestigungsmaterial für horizontale und vertikale Montage ist im Lieferumfang enthalten. Die HF und Steuerspannung werden beide über die Koax-Zuleitung auf die Loop geführt.

Bitte beachte, dass die Antenne in nichtmetallischen Gebäuden mit einer gewissen Reduzierung der Abstrahlung verwendet werden kann. Die Nähe von metallischen Gegenständen kann jedoch das Abstimmverhalten der Antenne negativ beeinflussen. Für optimale Ergebnisse sollte die Schleife nicht horizontal und weniger als 6 m über einem Metalldach oder einer anderen Grundebene aufgestellt werden.

Technische Daten im Überblick:

• Durchmesser Loop: ca. 90 cm (inkl. Verpackung Sperrgutpaket)
• Frequenzbereich: 10-30 MHz; durchgehend
• Bandbreite: 11 - 170 kHz
• Max. Leistung: 150 W PEP
• Montage: Geeignet für vertikale oder horizontale Aufstellung
• Inklusive Befestigungsmaterial
• Inklusive Remote Steuergerät mit integriertem Stehwellen-/Leistungsmessgerät
• Inklusive Netzadapter

Entdecke mit der MFJ 1786 Hi-Q Magnetic Loop Antenne eine Welt der leistungsstarken Kommunikation!
