Lupus Kombikabel 30 Meter Koax+Strom

Lupus Kombikabel 30 Meter Koax & Strom

Steckerfertig, mit vormontierten Steckern, schwarz

Sparen Sie Zeit und Geld mit diesem Kombikabel (made in Germany): Es verfügtüber eine zweiadrige Leitung. Die Eine wird für das Videosignal und die Andere für die Stromversorgung oder die PTZ-Steuersignale verwendet. So müssen sie lediglich ein Kabel verlegen. Hierzu empfehlen wir unsere Leistungsnetzteile für maximal 16 Kameras. Dieses können Sie zentral platzieren - ganz ohne Kabelsalat. Das Kabel hat eine mittlere Festigkeit gegen Öl, Wasser, Reinigungsmittel und UV-Licht und ist für Temperaturen zwischen -20° und +70° C ausgelegt. Die geringe Dämpfung und die hohe Signalabschirmung ermöglichen Übertragungslängen von bis zu 300 Metern ohne Signalverstärker. Mit Verstärker sind sogar bis zu 800 Meter möglich.



Unser vorkonfektioniertes Plug&Play Kombikabel ermöglicht die Übertragung von Video und Strom in einer Leitung. Alle nötigen Stecker sind bereits vormontiert. Da das Kabel den Strom der Kamera mitführt, sind keine aufwendigen Installationen von Steckdosen am Kamerastandort notwendig. Die passenden Netzteile werden bei jeder Kamera mitgeliefert.

Steckfertiges Videosystemkabel (Kombikabel)

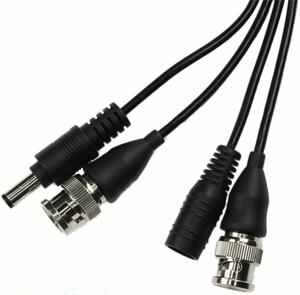

Videoleitung inkl. vormontierten BNC-Steckern plus 2-adrige Stromleitung
Verwenden Sie die obige Option um unterschiedliche Längen auszuwählen
30 Meter Kombikabel: Videoleitung RG59 plus 2-adrige Strom-/Steuerleitung
Doppelt abgeschirmt
Abgeschirmt
Geflechtsdrähte aus Kupfer
Hoher Kupferanteil
sehr gute Durchgangsdämpfung
Mantelmaterial: 12.6 x 6.1mm PVC weiss (bei grossen Mengen auch in schwarz lieferbar)
Innenleiter: 0.6mm CU
Isolation: 3.7mm PE. +/- 0,1
Wellenwiderstand Impedanz: 75Ohm +/-3
Kapazität (pF/m): 67
Verkürzungsfaktor (v/c): 0,66
Dämpfung bei 20°C (dB 100m): 1MHz - 1.1 | 5MHz - 2.5 | 10MHz - 3.5
Gleichstromwiderstand: Innenleiter: 63 Aussenleiter: 13
Minimaler Biegeradius: 30mm
Gewicht kg/km: +/-98.5
Kupferanteil kg/km: 38
erfüllt RoHS (EN 2002/95 EG bzgl. Schadstoff-Freiheit)
Made in Germany
