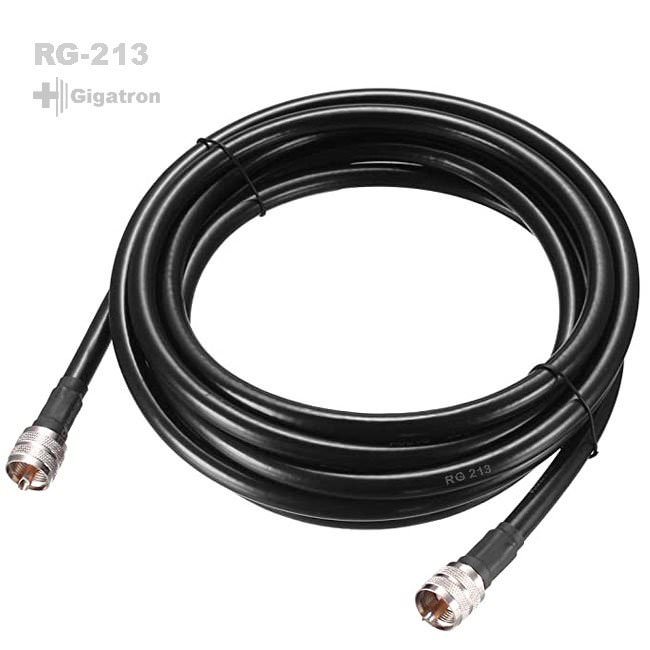

HF-Antennenkabel RG-213 mit PL, 15 Meter

RG213 Koaxialkabel mit 2x PL-Stecker 15 Meter

Hoch qualitatives RG-213 Funkgeräte Verbindungskabel 50 Ohm mit 2x PL259 Stecker vorkonfektioniert assembled in Switzerland.

Die Beste Antenne nützt nichts, wenn das Antennen-Verbindungskabel nicht von guter Qualität ist. Dieses HF-Koaxialkabel wird mit verlöteten PL-Stecker ausgeliefert. Das besondere daran ist, dass die Stecker mit Silberlötzinn verlötet sind. (Silber hat eine der besten Leitfähigkeiten).

Technische Daten:

• Innenleiter Ø mm 2,25 7x0,75
• Cu-Material
• Dielektrikum Ø 7,25 mm
• PE-Material
• Geflechtmaterial Cu
• Optisches Abdeckungsgeflecht% 96
• Über dem Durchmesser Geflecht Ø mm 7,97
• Aussenmantel Ø 10,3 mm
• PVCII-Material

MECHANISCHE PARAMETER

• Kupfergewicht 75,26 kg / km
• Kabelgewicht kg / km 150.1
• Minimaler Biegeradius x 1 / n mm 50/100
• Maximale Zugkraft N 400

ELEKTRISCHE PARAMETER

• Impedanz Ohm 50 ± 2
• Kapazität (bei 1 kHz) pF / m 101 ± 2
• Ausbreitungsgeschwindigkeit% 66
• Dämpfung (bei 20 ° C)
• bei 50 MHz dB / 100 m 4.1
• bei 200 MHz dB / 100 m 9,0
• bei 300 MHz dB / 100 m 11,3
• bei 470 MHz dB / 100 m 14,8
• bei 800 MHz dB / 100 m 20,43
• bei 1000 MHz dB / 100 m 23,6
• Strukturelle Reflexionsverluste (SRL)
• bei 30 - 300 MHz dB> 27
• bei 300 - 600 MHz dB> 26
• bei 600 - 1000 MHz dB> 24
• Dämpfung
• Abschirmklasse (SA)
• bei 30 - 1000 MHz dB> 55
• Leiterwiderstand int / ext (Gleichstrom) Ohm / km 5,5 / 4,5
• Schleifenwiderstand Ohm / km 10,0
• Mantelisolationsspannung (Funkenprüfung)

Länge: 15 Meter
