Grazioli G-Max CB Funkantenne Max Power

Grazioli G-Max High-End CB Funkantenne

Die G-Max vom italienischen Antennenhersteller Grazioli ist die erste und einzige Vertikalantenne der Welt für die 10- oder 11-m-Bänder in einer kollinearen 5/8λ-Konfiguration über 1/4λ mit ultra hohem Gewinn.

Diese Funkantenne, die auf der Mechanik der jetzt getesteten FE10V basiert, hat aussergewöhnliche Leistungen, die mit einer 2-Element-Yagi vergleichbar oder überlegen sind, jedoch mit dem Vorteil, dass G-Max omnidirektional ist.

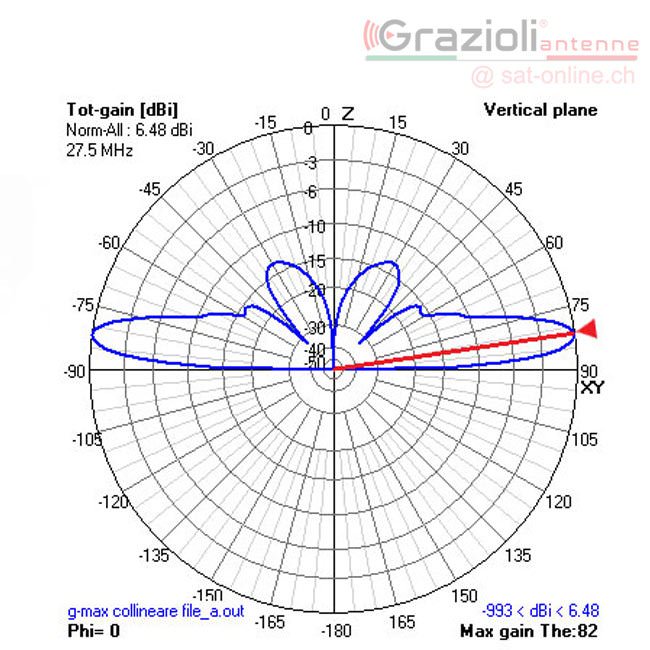

Die Grazioli G-Max scheut keine Vergleiche mit anderen Vertikalantennen auf dem Markt, egal ob es sich um 5/8, J-Pole oder andere Typen auf dem Markt handelt. Dank seiner hochgewinnenden, komprimierten Hauptkeule mit niedrigem Abstrahlwinkel garantiert er Ihnen eine nie zuvor gesehene Leistung.


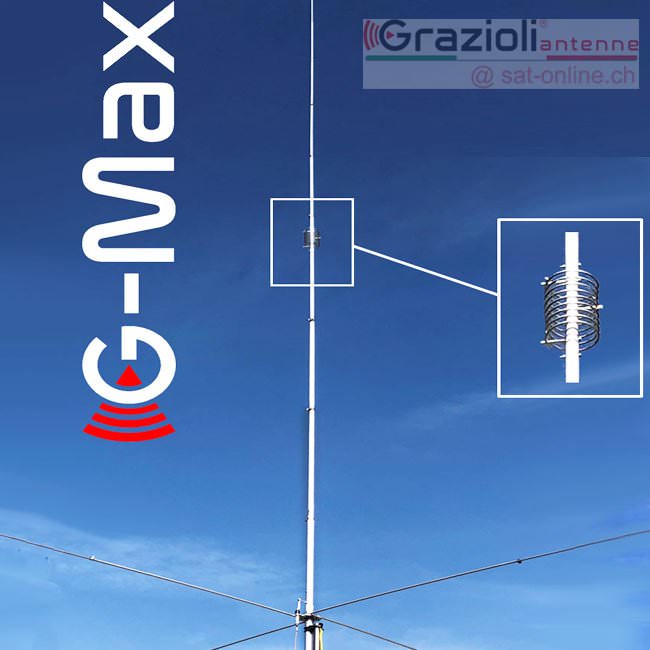

Die Blindleistungskorrekturspule

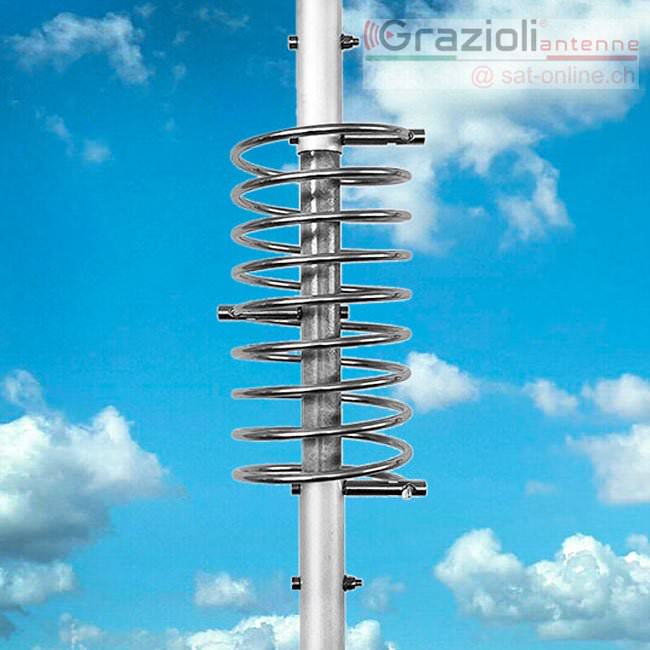

Die G-Max-Spule wurde sorgfältig an den Enden der beiden zentralen Strahlungsabschnitte platziert. Sie erfüllt drei Funktionen, die für diese Art von kollinearen Antennen äusserst wichtig sind, die erste hat die Aufgabe, die Phase des HF-Signals um 180° zwischen dem ersten Abschnitt bei 1/4 Lambda und dem zweiten Abschnitt bei 5/8 Lambda zu verzögern so dass der gesamte strahlende Teil (Stylus) in Phase strahlt.

Die zweite Funktion besteht darin, die starke kapazitive Reaktanz zu kompensieren, die auf dem oberen Teil bei 5/8 dank seiner intrinsischen induktiven Reaktanz vorhanden ist, und die dritte Funktion besteht darin, die gesamte Eingangsleistung ohne Verluste an den oberen Teil zu übertragen.

All dies wird durch den hohen „Q“-Leistungsfaktor unserer Spule ermöglicht, die darauf ausgelegt ist, alle drei genannten Funktionen bestmöglich zu erfüllen.


Der UHF-Anschluss

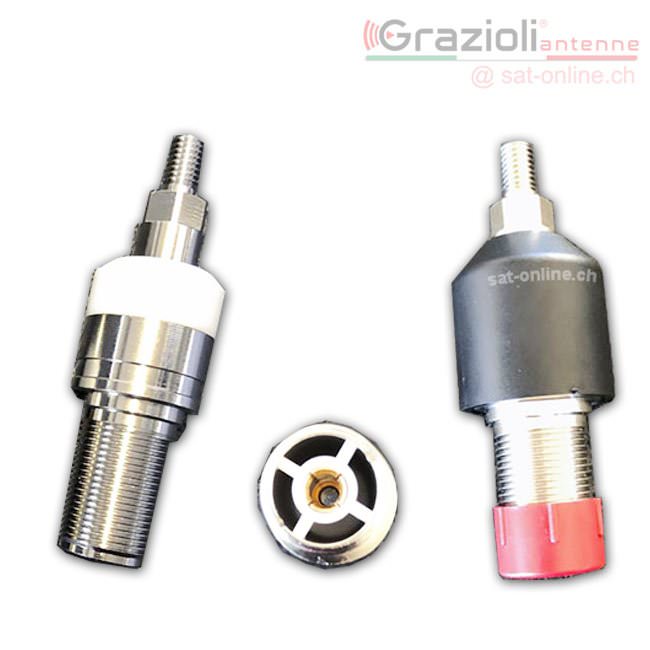

Der G-Max-Anschluss ist nicht der handelsübliche SO-239, wie er von den meisten Herstellern verwendet wird. Der Stecker wurde direkt von Grazioli-Antennen entworfen und gebaut, hat eine echte Impedanz von 50 Ohm und kann bis 500MHz verwendet werden. Das Ziel war es, einen zuverlässigen Steckverbinder zu schaffen, der 5 kW Dauerstrich bei 30 MHz standhalten kann.

Der Körper besteht aus vernickeltem Messing CW614N, während der Stift mit 24 Karat Gold beschichtet ist, um Oxidation zu vermeiden, und mit einem Isolator mit vier Rippen ausgestattet ist, der seine Zentrierung und Elastizität beibehält und Kontaktverluste vermeidet.

Der isolierende Teil besteht aus PTFE, einem der besten Isoliermaterialien aufgrund seiner außergewöhnlichen elektrischen (niedrige Dielektrizitätskonstante und reduzierter Verlustfaktor) und thermischen (Betriebstemperatur von -100 ° bis + 260 °) Eigenschaften. Schließlich wird der Stecker durch eine spezielle Elastomerkappe geschützt, die das Eindringen von Wasser und Feuchtigkeit verhindert.


Die Mast-/ Ankerhalterung

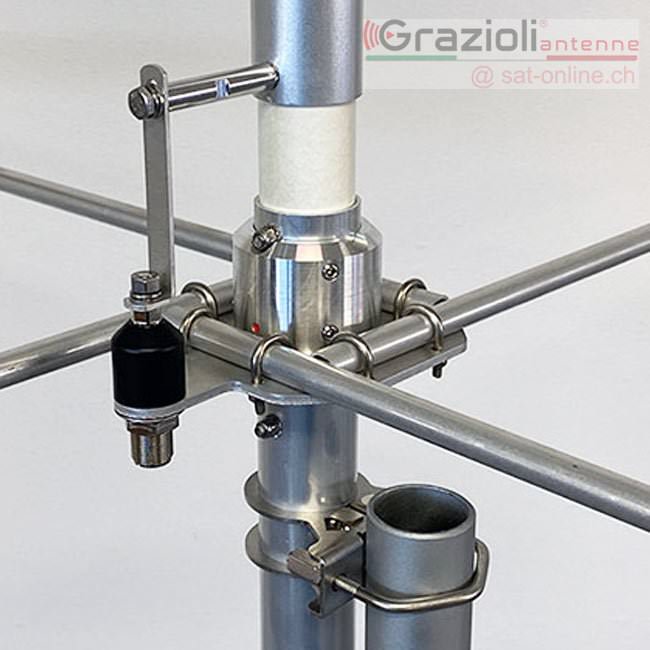

Hergestellt aus 2,5 mm dickem Edelstahl AISI304. Die Befestigung am Antennenrohr erfolgt über ein Klemmverschlusssystem, wodurch eine äusserst robuste mechanische Verriegelung entsteht. Die Befestigung am Mast erfolgt mit V-Bolzen M6 U-Bolzen aus AISI304 und Säulenmuttern, um das Anziehen zu erleichtern.

Technische Daten:

• Typ: GP Kollinear 5/8λ über 1/4λ in Phase
• Frequenzbereich: Abstimmbar von 27 bis 28,5 MHz
• Impedanz: 50 Ω unsymmetrisch
• Strahlung: Omnidirektional
• Polarisation: Linear - Vertikal
• Verstärkung: 3,5 dBd - 5,65 dBi
• Bandbreite: mit SWR 2: 1 ≥ 1,3MHz @ 27MHz
• SWR in Resonanz: ≤1,2 gemessen am Stecker
• Max. anwendbare Leistung: 5000 Watt kontinuierlich in allen Emissionsmodi
• Stromversorgung: Direkt mit Masse in DC verbunden
• Anschluss: SO-239 / PL Buchse

Mechanische Daten:

• Materialien: Kaltgezogenes Rohr aus Aluminiumlegierung AW6063-T66, Fiberglas, Messing, PTFE.  (Alle Schrauben sind aus Edelstahl AISI-304 und 316)
• Windfangfläche: 0,34 m2
• Belastung bei 130 km / h: 32,5 kgf
• Windwiderstand / Windlast (ohne Eis): 130 Km/h (verstrebt)
• Gesamthöhe: 10,85 m bei 27 MHz
• Radiale Länge: 2,7 m (Viertelwelle)
• Montagestange: ø 40-54 mm
• Nettogewicht: 6,8 kg / inkl. Verpackung 8,4 kg
• Verpackungsmasse: 14 x 14 x 145 cm
