GT Nano VNA V2 Antenna Analyzer Kit

NanoVNA V2

Der NanoVNA V2 ist eine Weiterentwicklung des bekannten NanoVNA Analysators. Der Analyzer verwendet ein robustes Aluminium-Gehäuse, das 2.8" LC Display bietet einen grösseren Blickwinkel und bessere Helligkeit, die die Ablesbarkeit auch bei hellem Sonnenlicht verbessert.

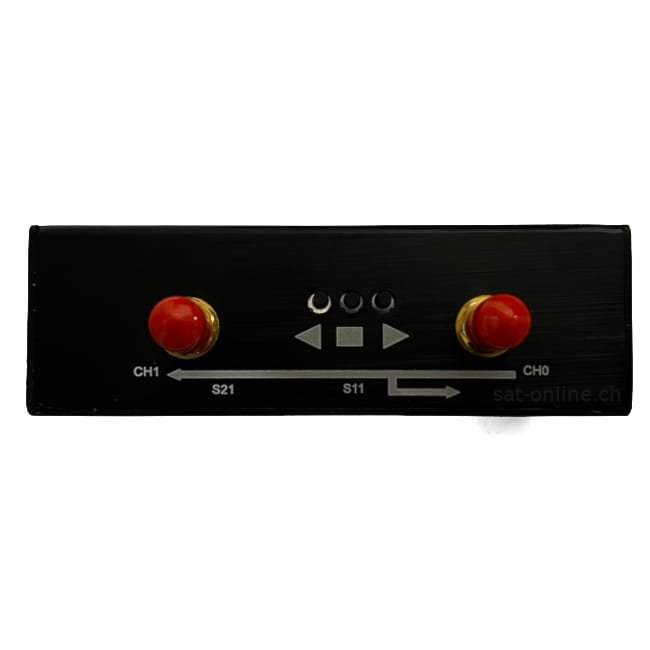

Es stehen zwei SMA-Buchsen für die Messung der S-Parameter S11 und S21 zur Verfügung. Damit sind Reflexions- und Transmission-Messungen möglich, also Messung von Impedanz, SWR, Dämpfung, Anpassung, Kabellänge uvm. Die maximale Ausgangsleistung ist frequenzabhängig und beträgt zwischen -14 und -9dBm.  Der Dynamikbereich für Reflexionsmessungen (S11) beträgt 70 dB oder besser bis 1.5 GHz und 60 dB oder besser im Bereich von 1.5 bis 3 GHz. Das ist mehr als ausreichend, um die üblichen Prüfungen wie SWR, Impedanz usw. mit guter Genauigkeit vorzunehmen.

Anwendung NanoVNA- V2

Ein HF Netzwerk-Analysator darf an keinem Messplatz fehlen, egal ob man sich mit Funkgeräten oder Antennen befasst. Der Fortschritt in der Halbleiter-Technik hat dazu geführt, dass heute sehr preiswerte Messmittel zur Verfügung stehen, die früher sehr teuer waren. Dies trifft in besonderem Mass für den NanoVNA zu, ein vektorieller Netzwerk-Analysator, der sehr vielseitige Messungen an HF-Baugruppen, Kabel und Antennen ermöglicht.

So lassen sich leicht die wichtigsten Eigenschaften von Antennen, Filtern, Kabeln, Schwingkreisen und anderen Baugruppen messen. Die zwei Ports des Analyzers bieten Messmöglichkeiten der Streuparameter S11 und S21 (bzw. S12 und S22), also Messung der Reflexion an einem Port (S11) und der Übertragung (Transmission) von Port 1 zu Port 2 (S21). Für höhere Genauigkeit muss dieser Messvorgang kalibriert werden. Ein Kalibrier-Set (Open, Short, Load, 2 Messkabel) liegt bei, der NanoVNA-V2 bietet Speicherplätze für bis zu 4 Kalibrierungen, die bei gleichen Messbedingungen wieder verwendet werden können.

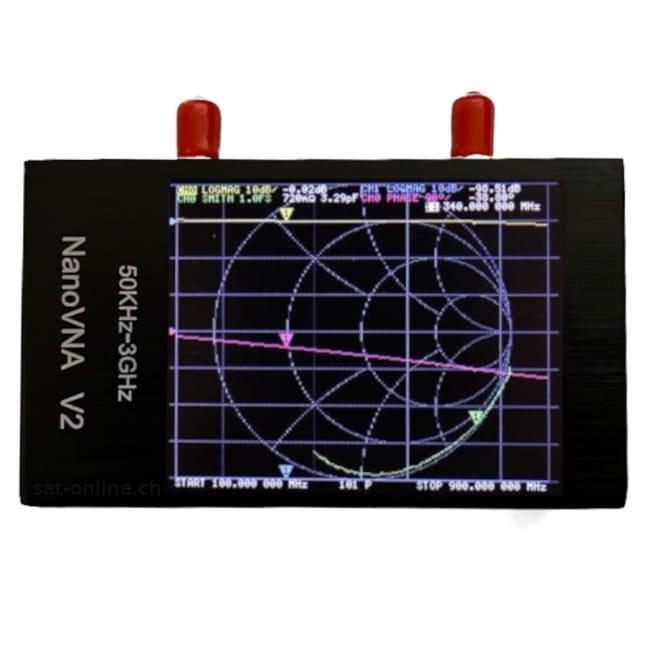

Die Bedienung erfolgt über das farbige LC-Display (Touch Display) sowie drei Taster an der Seite. Das Menü ist logisch aufgebaut und erlaubt nach kurzer Einarbeitungszeit eine Bedienung auch ohne Handbuch.

Der Nano VNA V2 kann bequem über USB mit max. 1A Ladestrom geladen werden.

Technische Daten:

Der NanoVNA ist ein Open-Source-Projekt, das vielfach nachgebaut wurde. Die Version 2 ist in vielen Parametern verbessert worden, die Software dazu wird laufend weiterentwickelt. Wie bei Open-Source-Projekten üblich, gibt es viele Anbieter ähnlicher Geräte. Das hier von Satonline angebotene Gerät stammt von einer Firma mit hohen Qualitätsstandards und gutem Service, mit der wir schon viele Jahre gute Erfahrungen gesammelt haben.

Anschlüsse:

• 2x SMA-F (Messen)
• Micro-USB (Laden/PC-Verbindung)

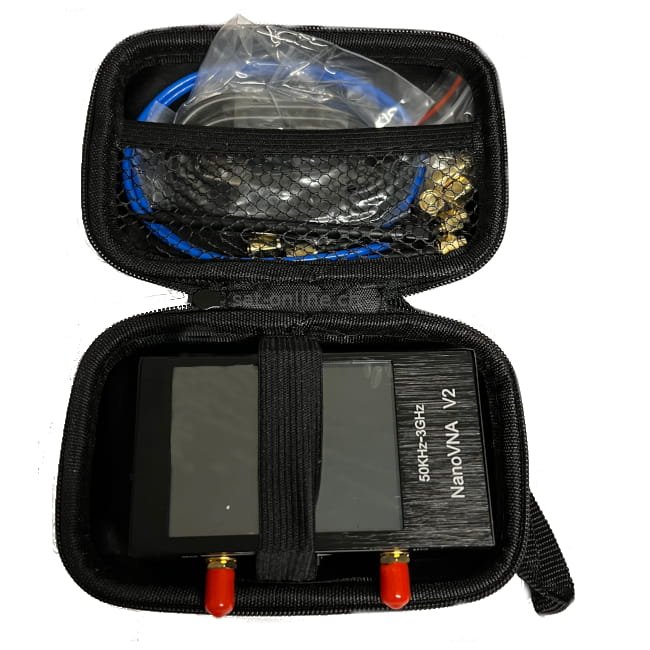

Lieferumfang:

• Nano VNA V2 Analyzer
• Etui
• Touch-Pen
• Calibration Kit
• 2x Messleitung SMA-M/SMA-M
• 1x Kupplung SMA-F/SMA-F
• 1x Kabel Micro-USB/USB-A
