FT140-61 nucleo in ferrite Amidon

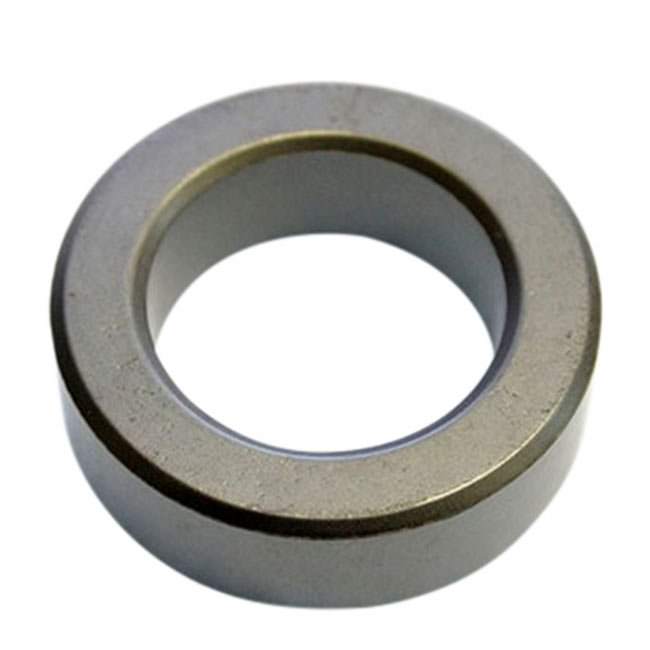

Anello in ferrite Amidon FT140-61

Il materiale 61 di Amidon è una buona soluzione di reiezione di modo comune a banda larga nella gamma di alte frequenze compresa tra 25 e 2000 MHz. Se si utilizzano più giri di cavo attorno al toroide, la reiezione aumenta mentre la frequenza diminuisce. Gamma di frequenza monogiro 200 – 2000 MHz. Giri multipli 25 – 300 MHz.

Possono anche realizzare eccellenti trasformatori di impedenza nella gamma di frequenze da 15 a 200 MHz. Le applicazioni tipiche sono trasformatori di impedenza d'antenna con alimentazione finale, trasformatori di impedenza d'antenna con alimentazione decentrata o balun 1:1.

Dati tecnici:

• Tipo: Amidon FT140-61
• AL(nH): 140 ±25%
• Ae(cm2): 0,79
• Σl/A(cm^-1): 11,2
• lunghezza(cm): 8,9
• Ve(cm3): 7
• Dimensioni: 35,55 x 23,0 x 12,7 mm
