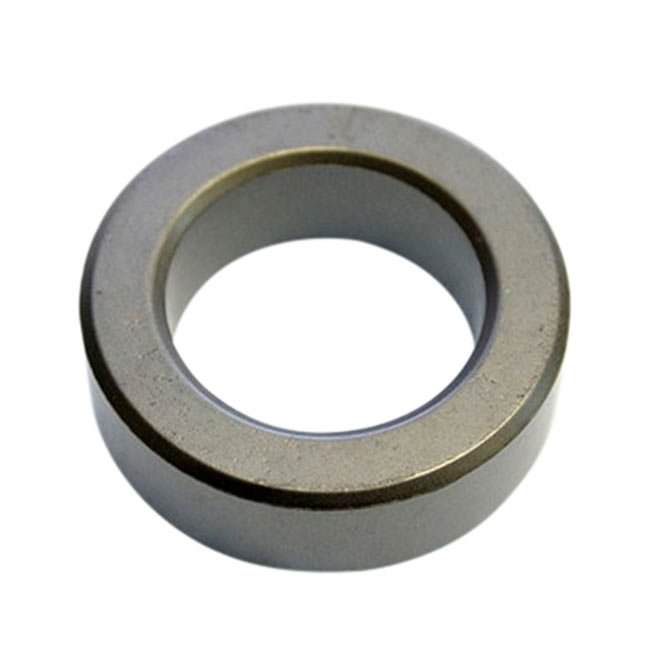

FT140-34 Ferritring Amidon

Amidon T140-34 Ferritkern

Der T140-34 ist nahezu der optimalste Kern zur Entstörung der Telefonanlage. z.B. 6 Windungen auf 5mm starken 75 Ohm Kabel aufbringen, ohne den angespritzen Stecker demontieren zu müssen. Dieser Kern verträgt Leistungen von bis zu 500 Watt.

Dieser Kern von Amidon besitzt das MATERIAL 34 mit einer Permeabilität von 830.

Ein Nickel-Zink Material mit grossem Volumenwiderstand. Wird häufig für Spulen mittlerer Frequenz in Ringform und für Breitbandübertrager bis 50 MHz benutzt. Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 50 bis 200 MHz eingesetzt. Frequenz hohe Güte 40MHz bis 400MHz.

Mantelwellensperre bis 50 MHz - 12 Windungen RG 141 auf einem  FT240-34. Für QRP reicht auch dünneres Kabel und ein FT 140-34 Kern aus.Soll auch 160 m abgedeckt werden wird es etwas schwierig mit 34 Material besser ist ein  FT240-16.

Eigenschaften


• 34 Magnetic-Balun
• Anfangspermeabilität: 820
• Max.Permeabilität: 3000
• Sättigungsflussdichte: 10 Oe (Gauss) 2750
• Remanenzflussdichte: 10 Oe (Gauss) 1200
• Curie  Temperatur (°C): 130c
• Vol.Widerstand Ω/cm: 10⁵
• Temp.Koeffizient %/°C: (20 °C …….70 °C) 1,0
• Frequenz MHz Resonanzschaltung: 0.01 bis 1
• Frequenz MHz Breitbandschaltung: 1.0 - 50
• Frequenz MHz Drosselanwendung: 30 - 600
• Masse in Ø mm: 1,25
• Aussen 35,55
• Innen 23,00
• Höhe 12,70
• Spezifikation von Material: 34  AL(nH)
• 885±20%
• Ae(cm2)
• 0.79000
• Σl/A(cm-1)
• 11.20 le(cm)
• 8.90 Ve(cm3)
• 7.00000
