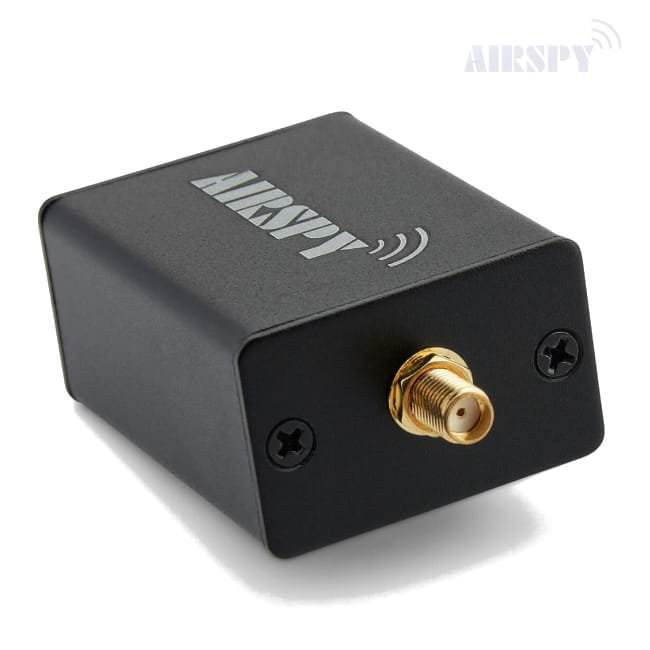

Airspy R2 - Breitband Funkempfänger

Airspy R2 - Breitband Funkempfänger

Das verlässliche VHF/UHF-SDR Radio für Ihre Projekte

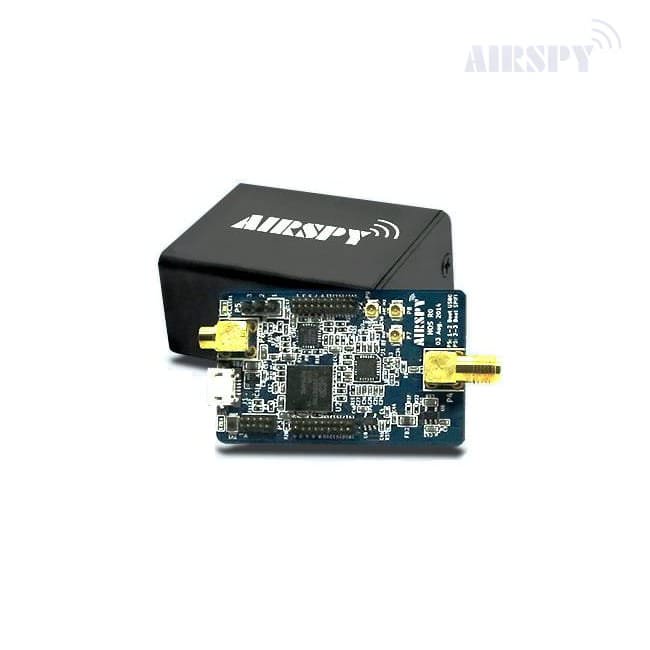

Der Airspy R2 SDR setzt neue Massstabe für den Empfang von VHF- und UHF-Bändern dank seiner Low-IF-Architektur, die auf dem Rafael Micro R820T2 (oder R860) basiert, und einem hochwertigen Oversampling-12-Bit-ADC sowie einem hochmodernen DSP, der eine Auflösung von bis zu 16 Bit bei Schmalbandkanälen ermöglicht.

Im Oversampling-Modus wendet der Airspy R2 analoge HF- und ZF-Filterung auf den Signalpfad an und erhöht die Auflösung durch Software-Dezimierung auf bis zu 16 Bit. Das Ergebnis ist eine spektakuläre Leistung!

Die Abdeckung kann mit dem SpyVerter Up-Converter auf die HF-Bänder erweitert werden.

Der Airspy R2 ist wie sein Vorgänger zu 100 % kompatibel mit der gesamten vorhandenen Software, einschließlich des De-facto-Scanning-Standards SDR#, aber auch mit einer Reihe von beliebten Software Defined Radio-Anwendungen wie SDR-Radio, HDSDR, GQRX und GNU Radio.


Typische Anwendungen

• VHF/UHF/SHF-Funküberwachung
• Kohärentes Empfänger-Array
• Peilung
• Passives Radar
• ADS-B, ATC
• Radioastronomie
• Satellit IF
• Telemetrie-Funkempfänger
• Breitband-Scanner
• Bildung
• Amateurfunk, etc.

Unterstützte Plattformen

• Windows Vista, 7, 8, 8.1 und 10 (Für Windows XP, bitte kontaktieren Sie uns)
• Linux
• *BSD
• OSX

Technische Daten

• Kontinuierlicher nativer RX-Bereich von 24 - 1700 MHz, mit der SpyVerter-Option bis hinunter zu DC
• 3,5 dB NF zwischen 42 und 1002 MHz
• Maximaler RF-Eingang von +10 dBm
• Nachlaufende RF-Filter
• 35dBm IIP3 RF-Frontend
• 12bit ADC @ 20 MSPS (10,4 ENOB, 70dB SNR, 95dB SFDR)
• 10MSPS IQ-Ausgang
• Experimenteller 2,5 MSPS IQ-Ausgang für Geräte mit geringem Stromverbrauch (Raspberry Pi, Odroid usw.) - nicht empfohlen für Hochleistungsanwendungen.
• Bis zu 80 MSPS bei Verwendung kundenspezifischer Firmware
• Cortex M4F @ bis zu 204MHz mit Multi-Core-Unterstützung (Dual M0)
• 0,5 ppm hochpräzise, phasenrauscharme Uhr
• 1 RTC-Takt (für Paket-Zeitstempel)
• Externer Takteingang (10 MHz bis 100 MHz über MCX-Anschluss) - ideal für phasenkohärente Funkgeräte
• 10-MHz-Panorama-Spektrum-Ansicht mit bis zu 9 MHz alias-/bildfrei
• IQ oder Real, 16bit feste oder 32bit Float-Ausgangsströme
• Kein IQ-Ungleichgewicht, DC-Offset oder 1/F-Rauschen in der Mitte des Spektrums, das alle anderen SDRs plagt
• Erweiterungs-Ports: 16 x SGPIO
• 1 x RF-Eingang (SMA-Anschluss, bis zu 30kV ESD-Schutz)
• 1 x RF-Ausgang (Loopthrough, U-FL, 15 kV ESD-Schutz)
• 2 x Hochgeschwindigkeits-ADC-Eingänge (bis zu 80 MSPS, U-FL, DC-gekoppelt, 15 kV ESD-Schutz)
• 4,5 V softwaregeschaltetes Bias-Tee zur Versorgung von LNAs und Up/Down-Wandlern
• 8 x programmierbare Hochgeschwindigkeits-Gpios bis zu 100MHz
• 3 x programmierbare synchronisierte Taktausgänge bis zu 160MHz
• 1 x Core-CPU-Taktausgang
• 1 x Reset-Pin
• 2 x geregelte +5.0 und +3.3V Pins
• 1 x JTAG-Anschluss
• Keine Treiber erforderlich! 100% Plug-and-Play unter Windows Vista, Seven, 8, 8.1 und 10
• Betriebstemperatur: -10°C bis 40°C

Mindestanforderungen an die Hardware

• Intel i3 2,4 GHz CPU der 3. Generation oder gleichwertig
• 2 GB RAM (um Ihr eigenes Betriebssystem auszuführen, Airspy selbst benötigt nur 1 MB Speicher)
• High Speed USB 2.0-Controller

Unterstützte Software

• SDR#
• Krypto500
• Krypto1000
• SDR-Console
• GQRX
